Landing Gear

Poster un commentaire

10/12/2013 par Stephane

Installation des leds rouges et vertes pour les annonciateurs du train.

20131205_100210

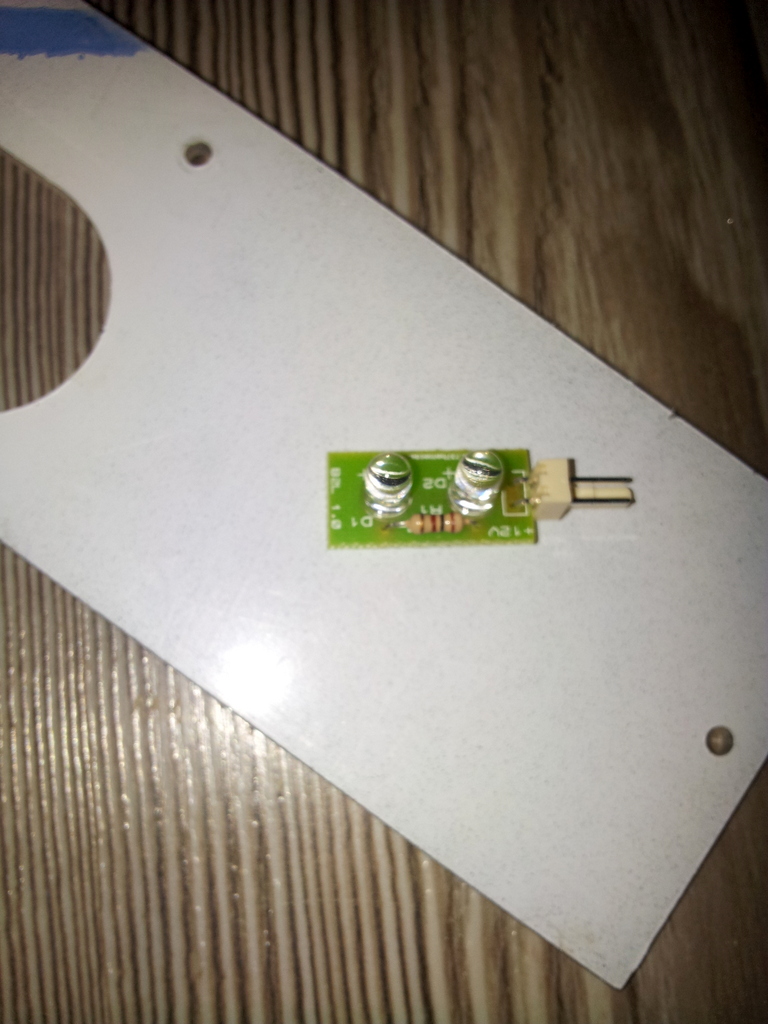

Les leds sont insérées dans le support sur lequel est collé le libellé de l’annonciateur

20131205_100326 20131205_100336

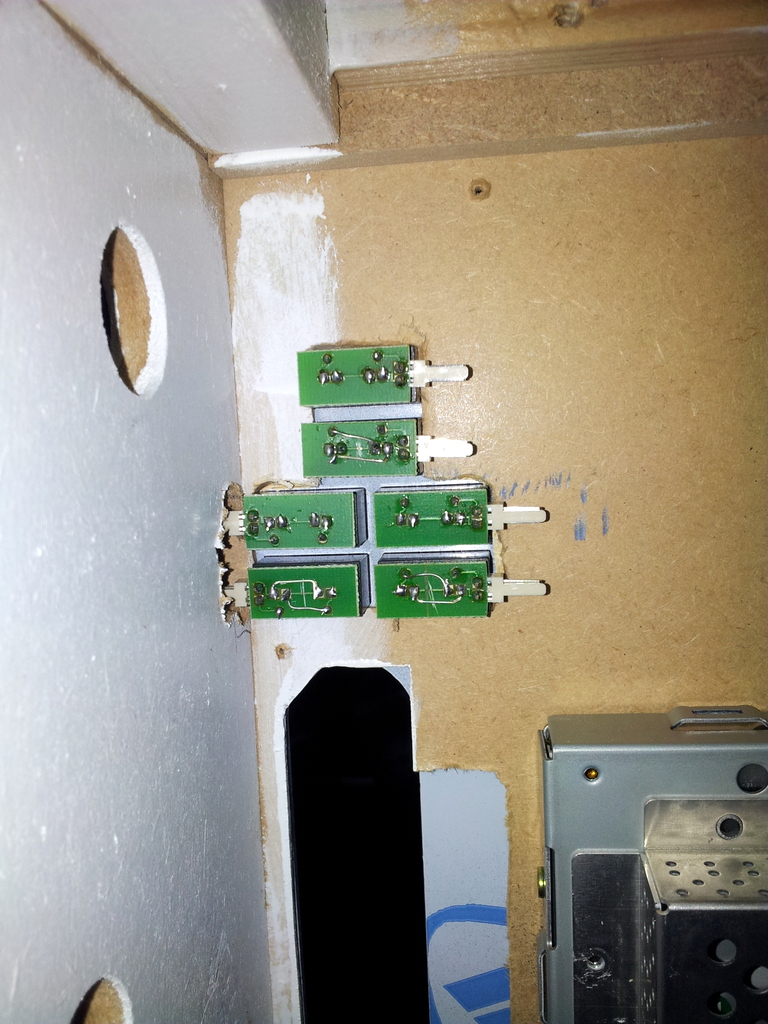

Vue de l’intérieur

20131205_135320

Les câbles seront attachés entre eux et guidés le long du panneau en bois

20131205_144312

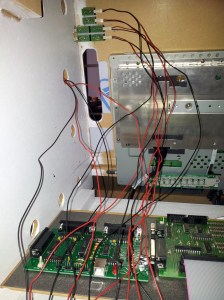

Le tout connecté aux cartes Opencockpits : USB Expansion -> Master card -> Output card

Les leds rouges en haut et vertes en bas

20131205_174500

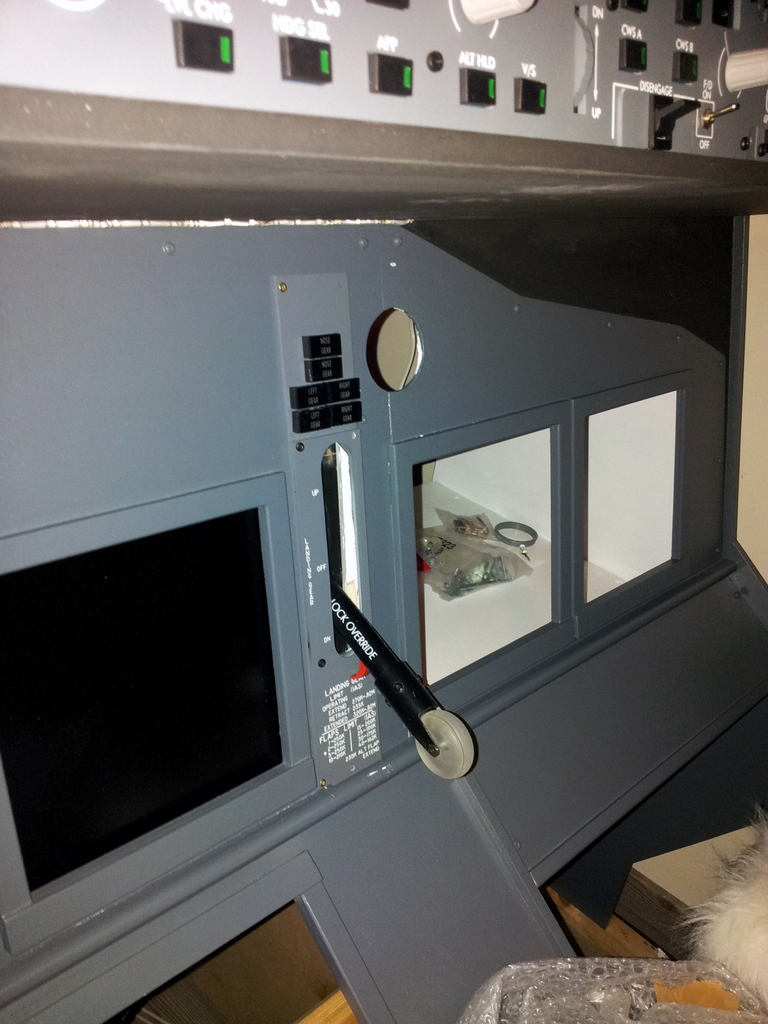

Manette du train en place

20131209_220737

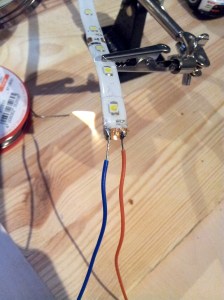

Pour le rétroéclairage du panneau, je vais utiliser de la bande de leds warm white que l’on peut couper au ciseau et qui sera connecté en +12v à une alimentation PC dédiée.

20131208_163246



Et ça c’est ce qu’y arrive lorsque l’on prend le fer à souder entre les 2 doigts 😉

20131209_220127



Un autre post à venir lorsque le rétroéclairage sera installé.
