Overhead Panel 2
724/09/2014 par Stephane
Comme expliqué dans le post précèdent sur l’overhead, j’ai eu des problèmes avec un servo pour le retour automatique du bouton engine start N.2. Je pensais avoir résolu le problème mais il est réapparu quelques temps plus tard. Donc à mon avis le servo est surement endommagé.
La meilleure solution est alors de le remplacer par un autre.
C’est un micro servo de la marque Hitec, le modèle est HS-55
C’est reparti pour un démontage de l’arrière de l’overhead.

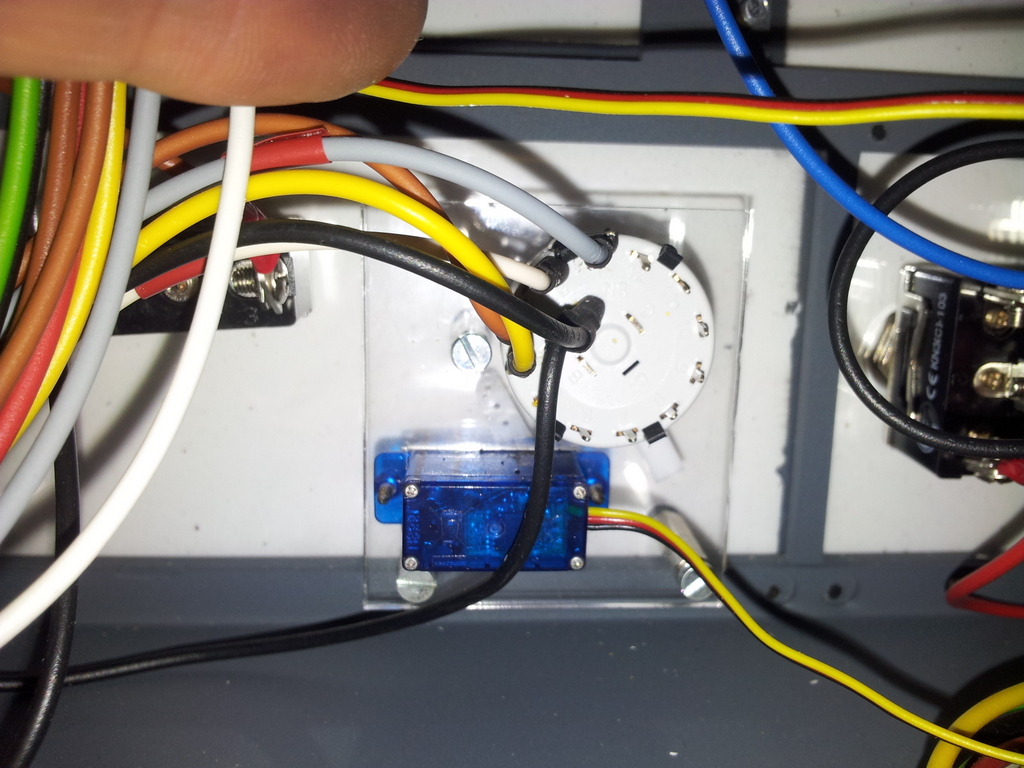

Repérage du servo
Il y a 3 vis à dévisser
Extraction du module
On voit bien ici le principe de fonctionnement. Lorsque l’on met le bouton sur GRD, cela rapproche la tige plastique vers le servo. Lorsque N2 arrive à 56%, le servo tourne et repousse la tige plastique ce qui remet le bouton sur position OFF.
Il suffit de remplacer le servo défectueux et surtout de bien faire attention à inverser le câble data (jaune) et le câble + (rouge), en effet c’est une spécificité de carte servo de chez Opencokpits (je n’ai toujours pas compris pourquoi mais bon)
Ensuite remontage de l’ensemble dans l’overhead
Petit test en vidéo
Cela fonctionne
stephane737ng.com
Je vous tire mon chapeau! Tout le monde rêve d’avoir un simulateur fait maison mais seulement une poignée en auront et vous en faites partie, bravo. J’ai lu l’évolution de votre simulateur, ça avance bien à ce que je vois! bonne continuation.
Merci de votre commentaire et de vos encouragements, l’aventure est passionnante.
Je vous en prie. J’imagine bien votre aventure. Rien que de voir les photos, ça donne envie d’en avoir chez soi. Franchement, je ne pourrai pas faire une telle chose, je me maintient aux simulations sur console et sur pc.
Hi Stephane.
Great site. !! I was wondering what offset you used to tell the servo N2 =56%.
I tried before to use servos for my engine start but I gave up due to lack of room and decided to try a solenoid. Now that I have looked at your engine return setup, I may try again to use servos.
All the Best,
Ed Burton
Ontario, Canada
Félicitations pour votre réalisation, de moncôté j’essaie également de faire un home cockpit mais justement je galère pour faire fonctionner l’Overhead 737 V2 acheté chez Opencockpits avec SIOC et Prosim, si vous avez utilisé cette combinaison et si vous avez un peu de temps pour me répondre je serai preneur de quelques infos via ma messagerie , peut-être ai-je mal déclaré mon sioc.ini ?
MECRI et encore bravo !
PL
[…] moteurs. En effet je n’étais pas satisfait du mécanisme actuel (voir le fonctionnement ici https://stephane737ng.com/2014/09/24/overhead-panel-2/). J’ai du changer plusieurs fois de servos car au bout d’un moment ils cessent de […]
Bonjour Stephane , auriez vous les plans de l’engine starter switch ?
