Nouvelles dome lights

Poster un commentaire

16/06/2020 par Stephane

Etant équipé depuis peu d’une imprimante 3D, je me lance dans la production de petits éléments pour le cockpit. Voilà un moment que je souhaitais refaire mes dômes (https://stephane737ng.com/2017/01/13/dome-light/), c’est l’occasion de m’y mettre.

J’ai repris un modèle existant sur thingiverse https://www.thingiverse.com/thing:3762673 que j’ai adapté à mes besoins.

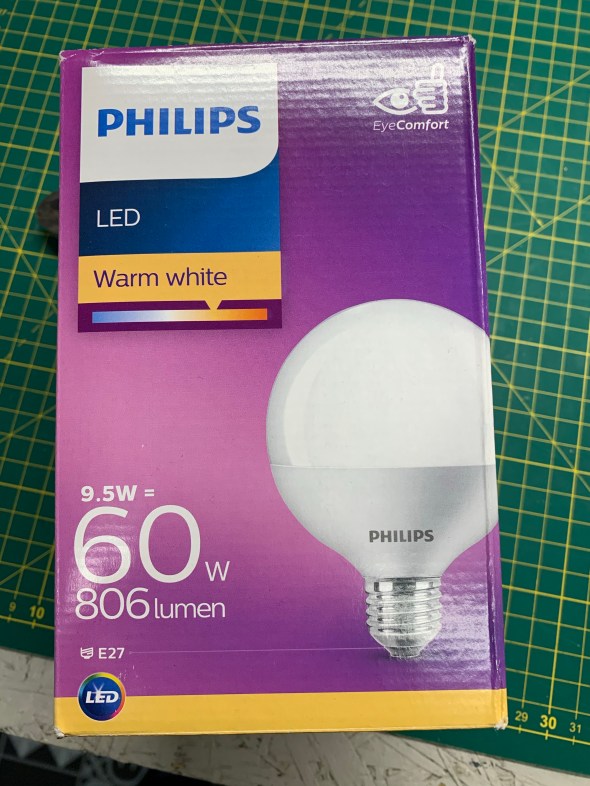

Je suis tout d’abord partie d’une lampe leds Philips

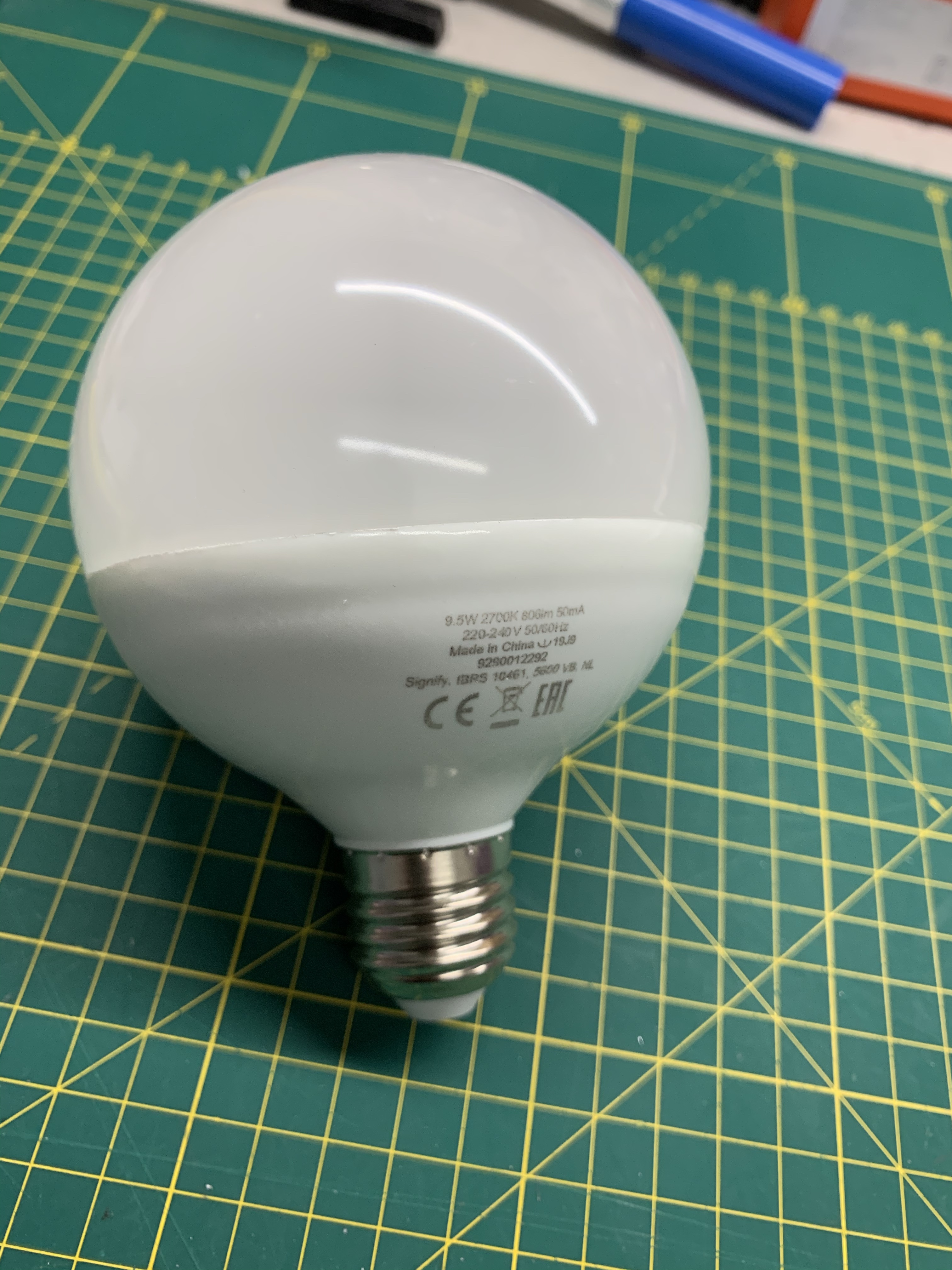

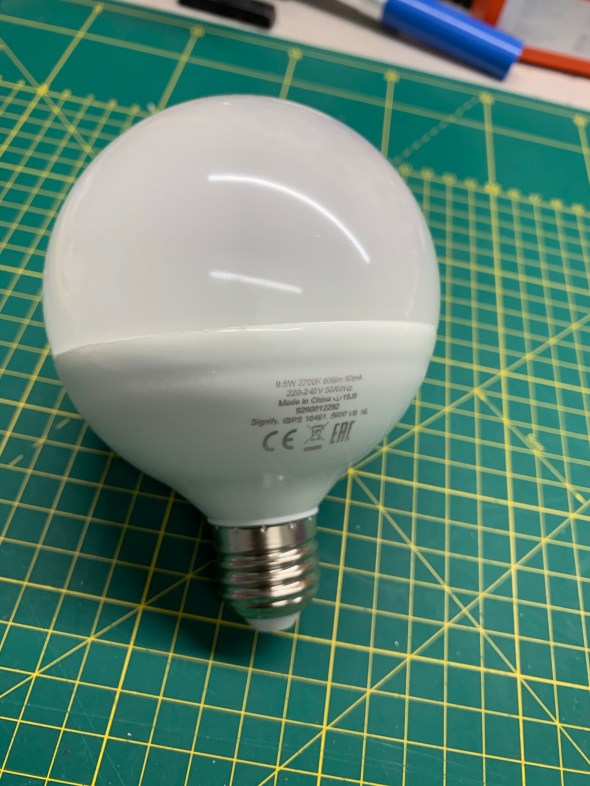

avec pour idée de récupérer la partie haute de la lampe qui fera un dôme magnifique

La partie basse étant en métal sous le plastique j’ai effectué une découpe à la Dremel et ensuite le dôme se retire assez facilement.

Les supports coté pilote et co-pilote sont différent avec du coté pilote une inclinaison de la lampe.

La partie co-pilote est à plat, j’ai refait un design de la pièce avec Tinkercad https://www.tinkercad.com/ qui est assez simple de prise en mains.

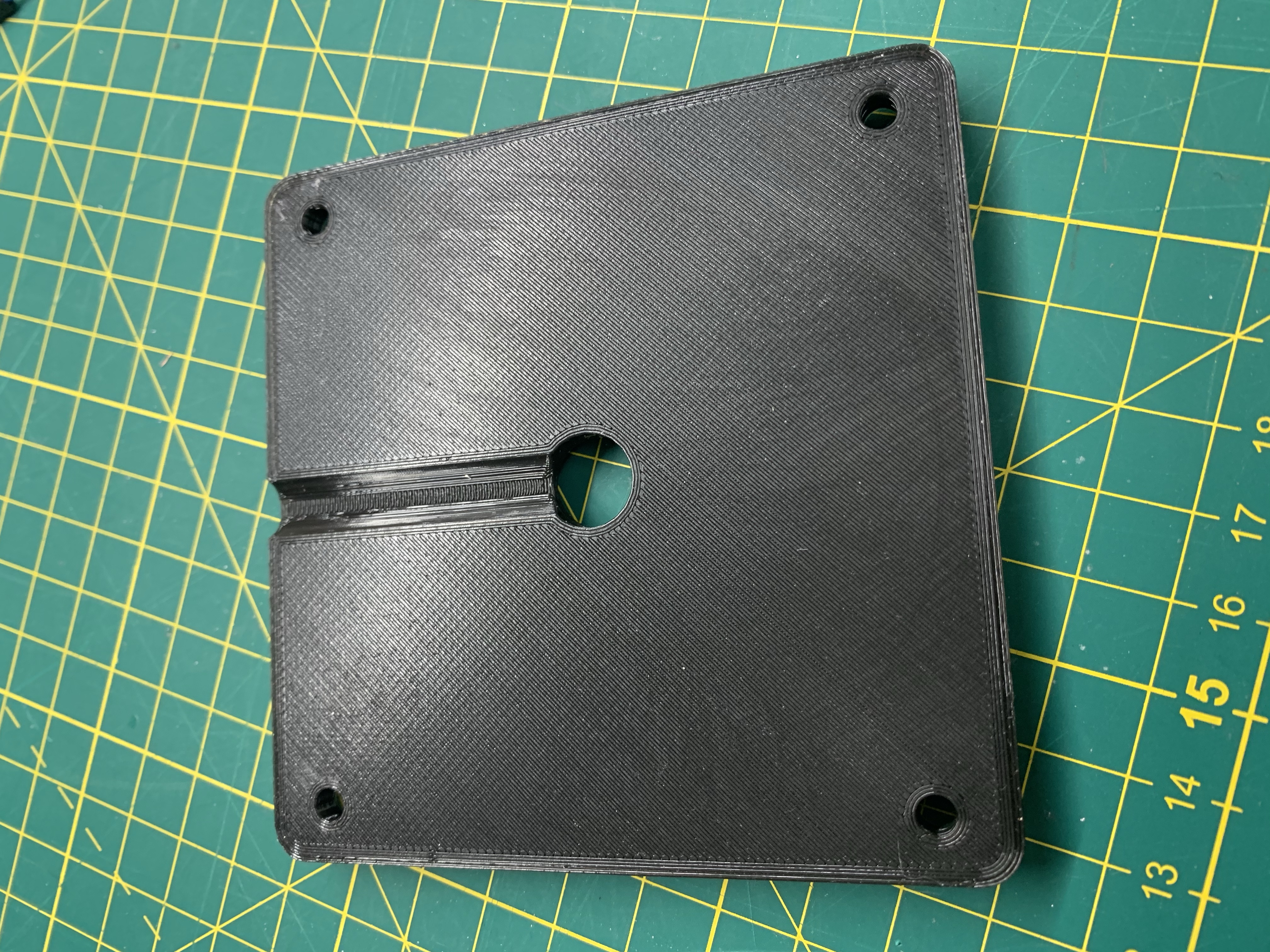

J’ai créé un goulotte sous le support pour le passage du câble d’alimentation

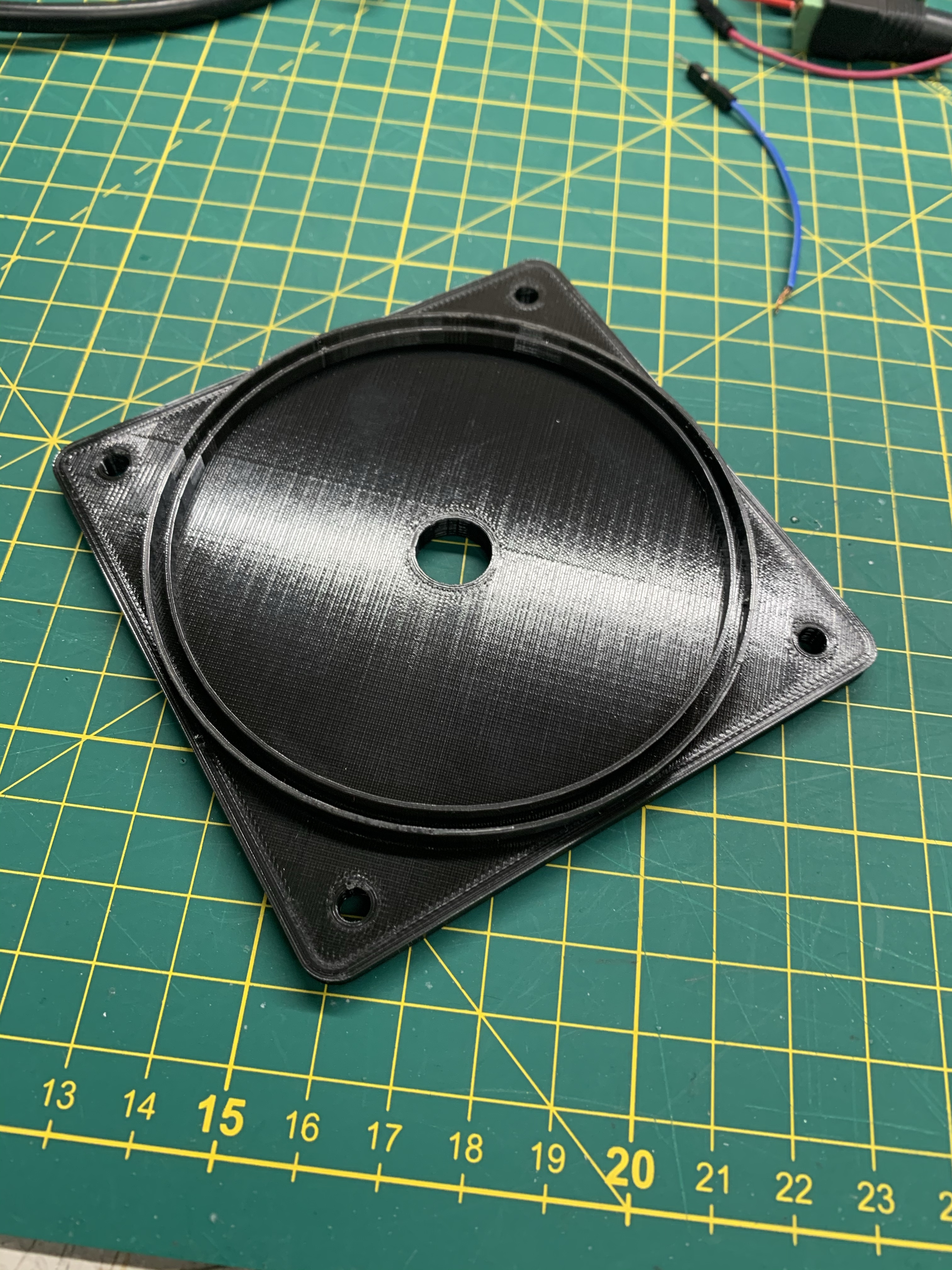

J’ai ensuite créé un support rond et creux qui servira de support pour les leds.

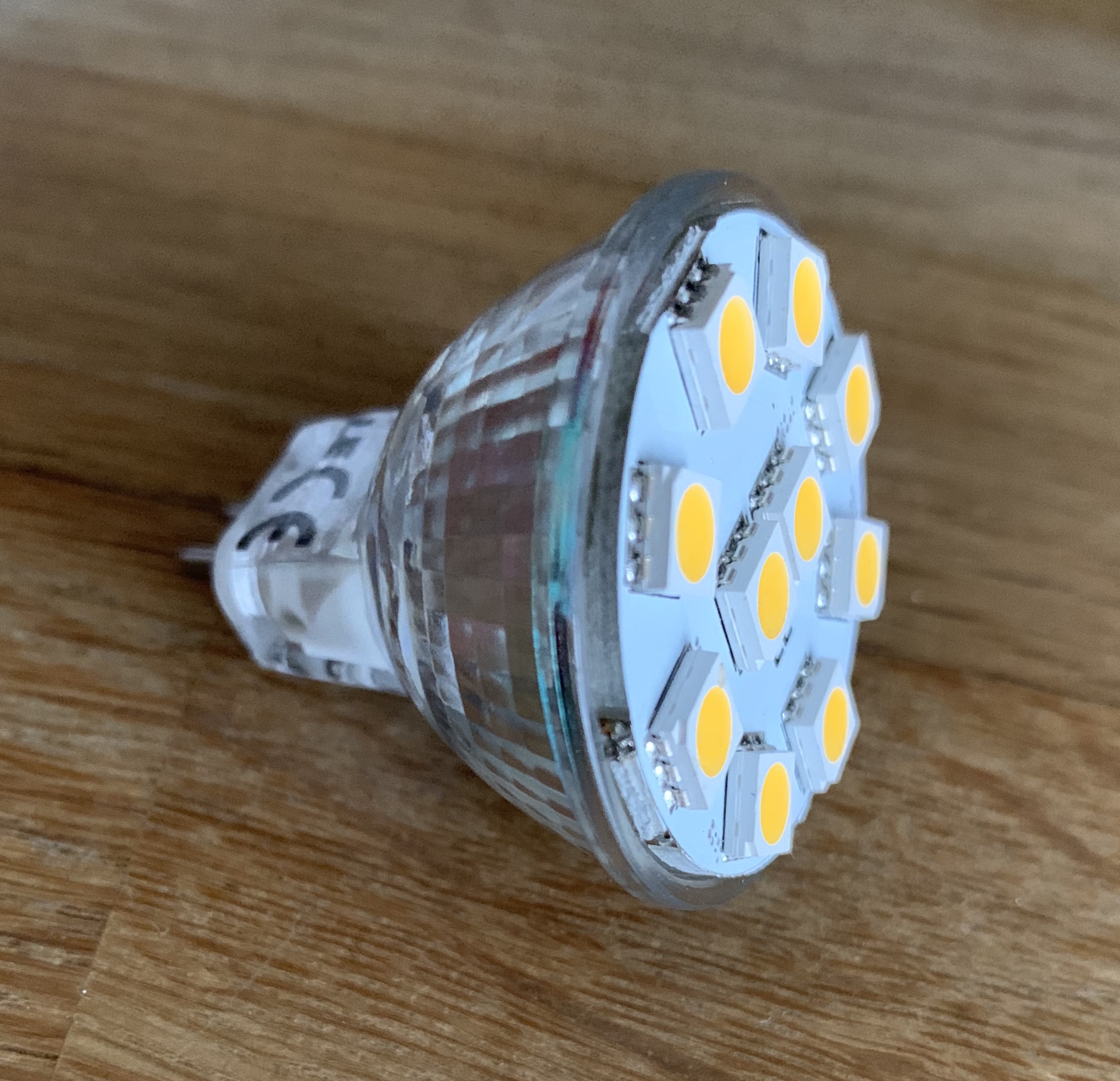

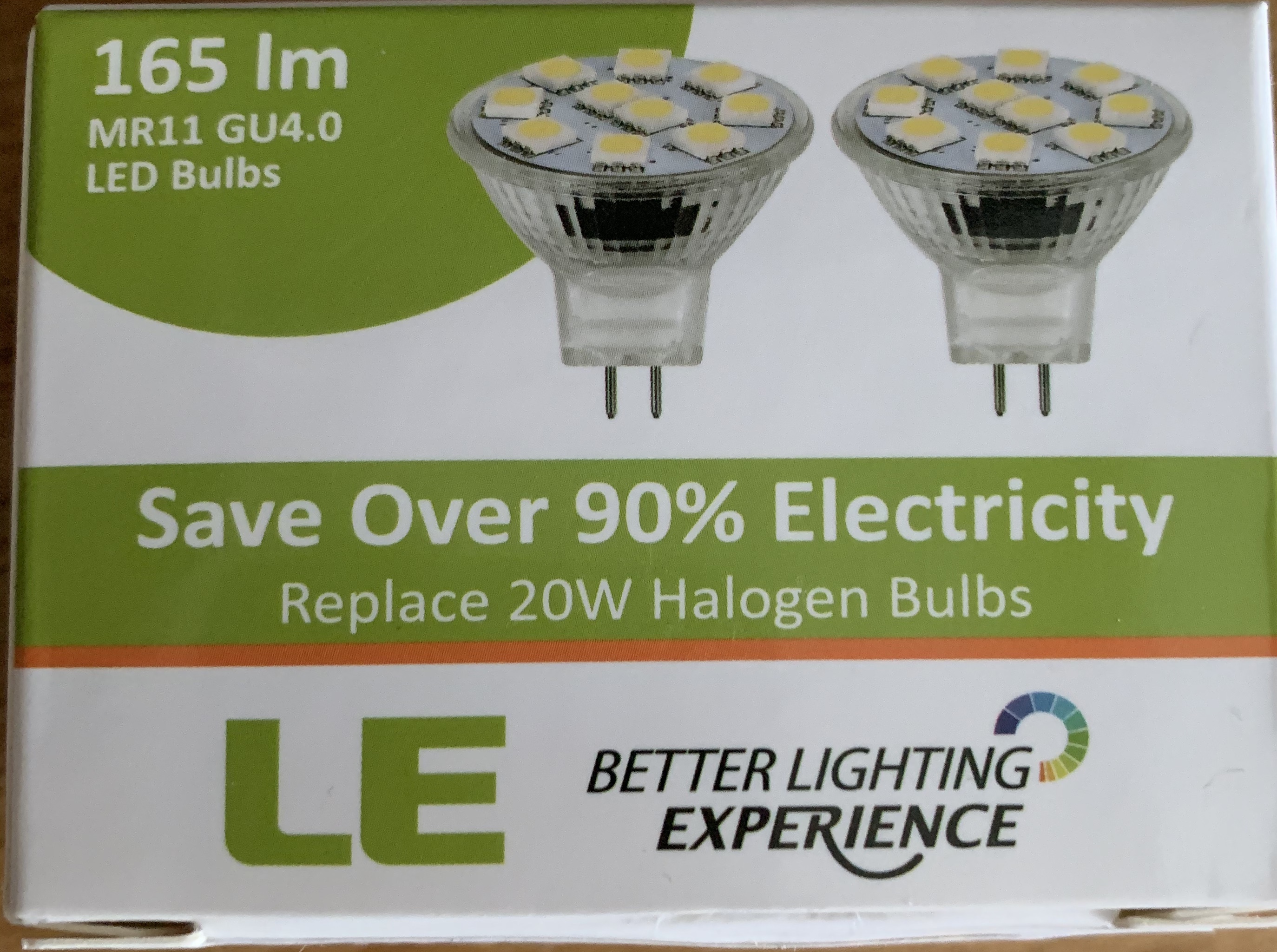

l’éclairage sera fournit par ce type d’ampoules

ces ampoules sont directement prévues pour être alimentées en 12v

en chauffant l’ampoule je peux décoller la partie leds.

Une fois la mise en place sur le support rond, tout s’adapte parfaitement?

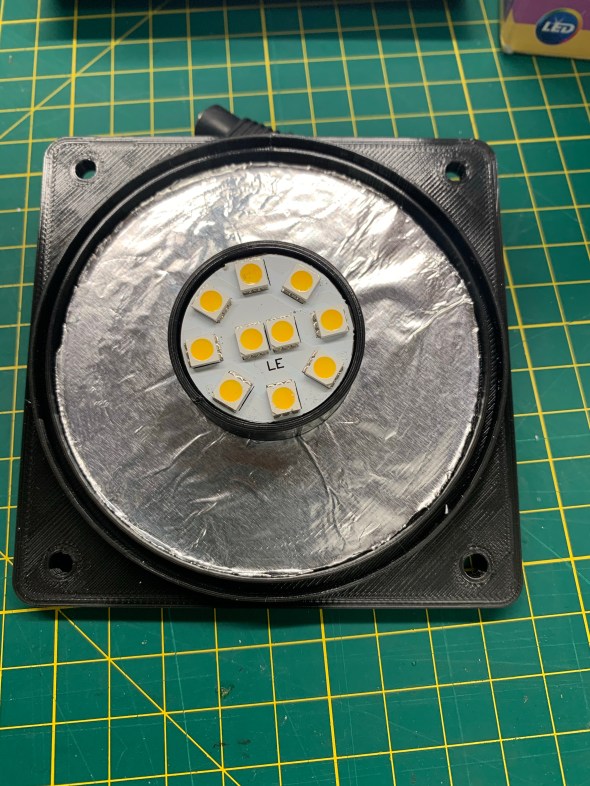

J’ai découpé une feuille d’aluminium pour tapisser le fond du support pour avoir un maximum de réflexion.

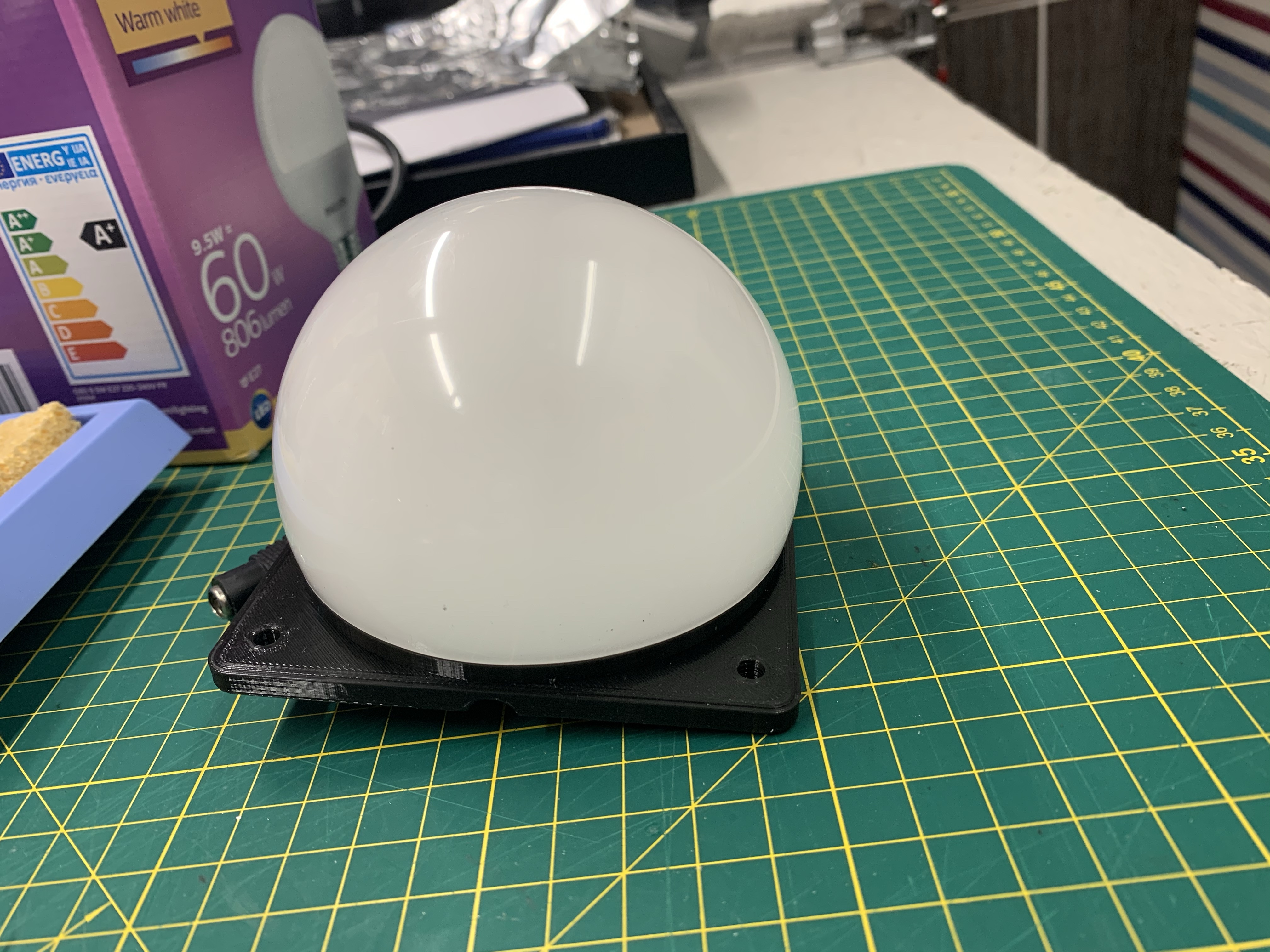

Une fois le dôme en place, la finition est propre

Il ne reste plus qu’à installer le tout et connecter

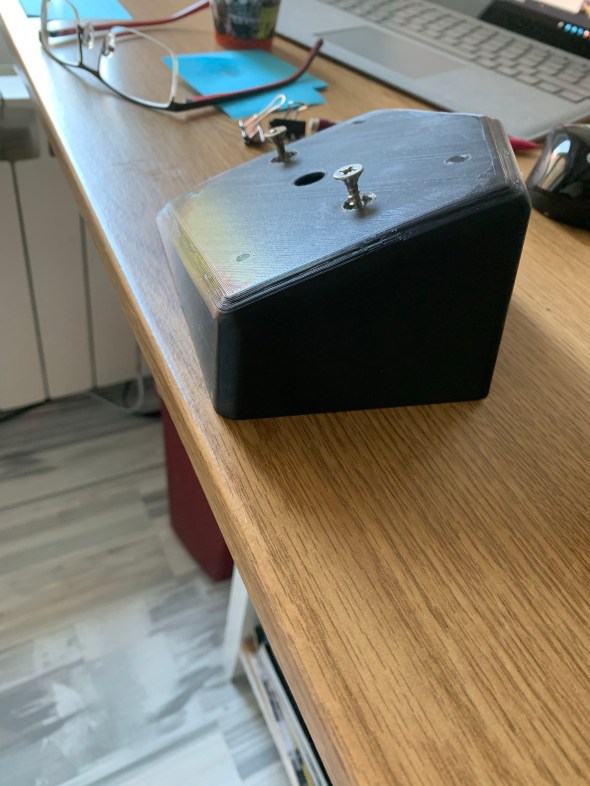

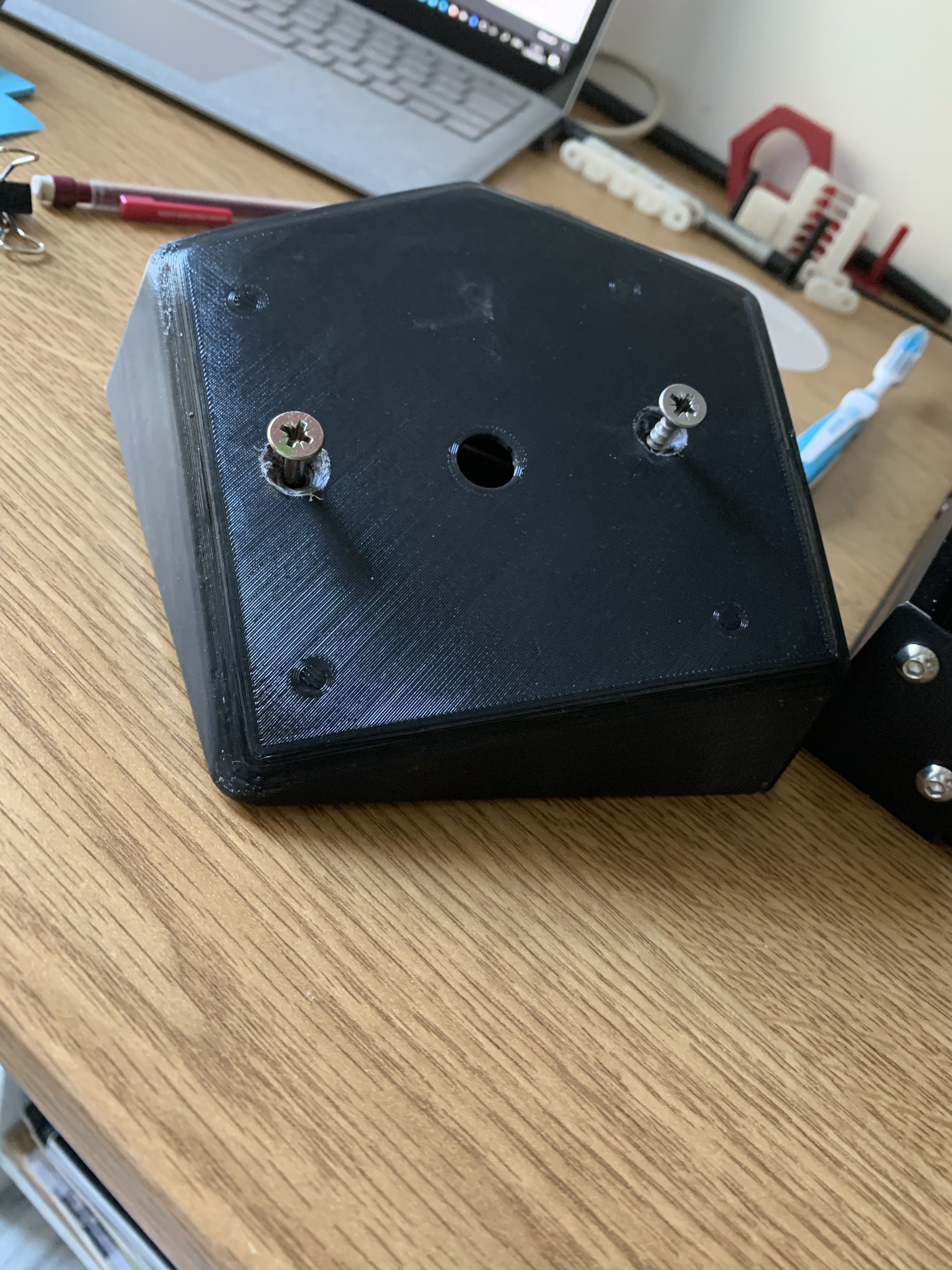

Pour le coté pilote, il y a 2 supports. Un support plat comme ci-dessus qui viendra se mettre sur un support orienté

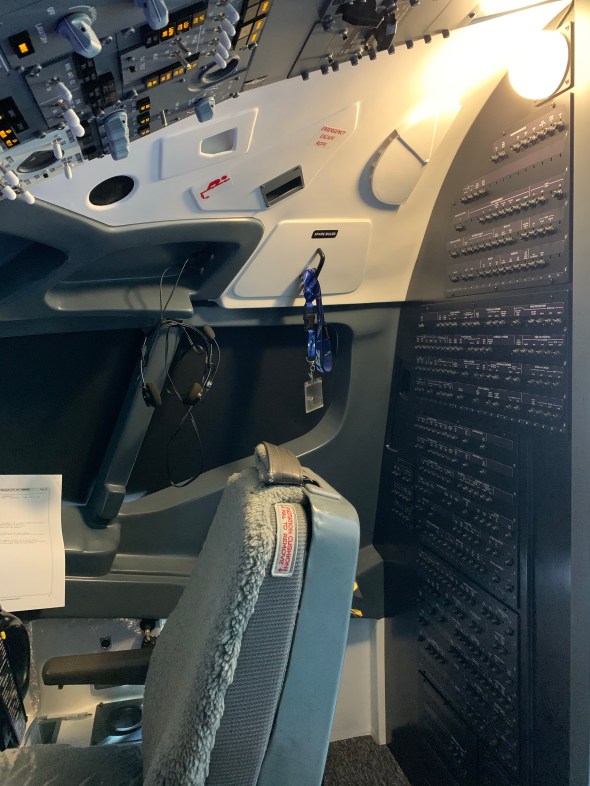

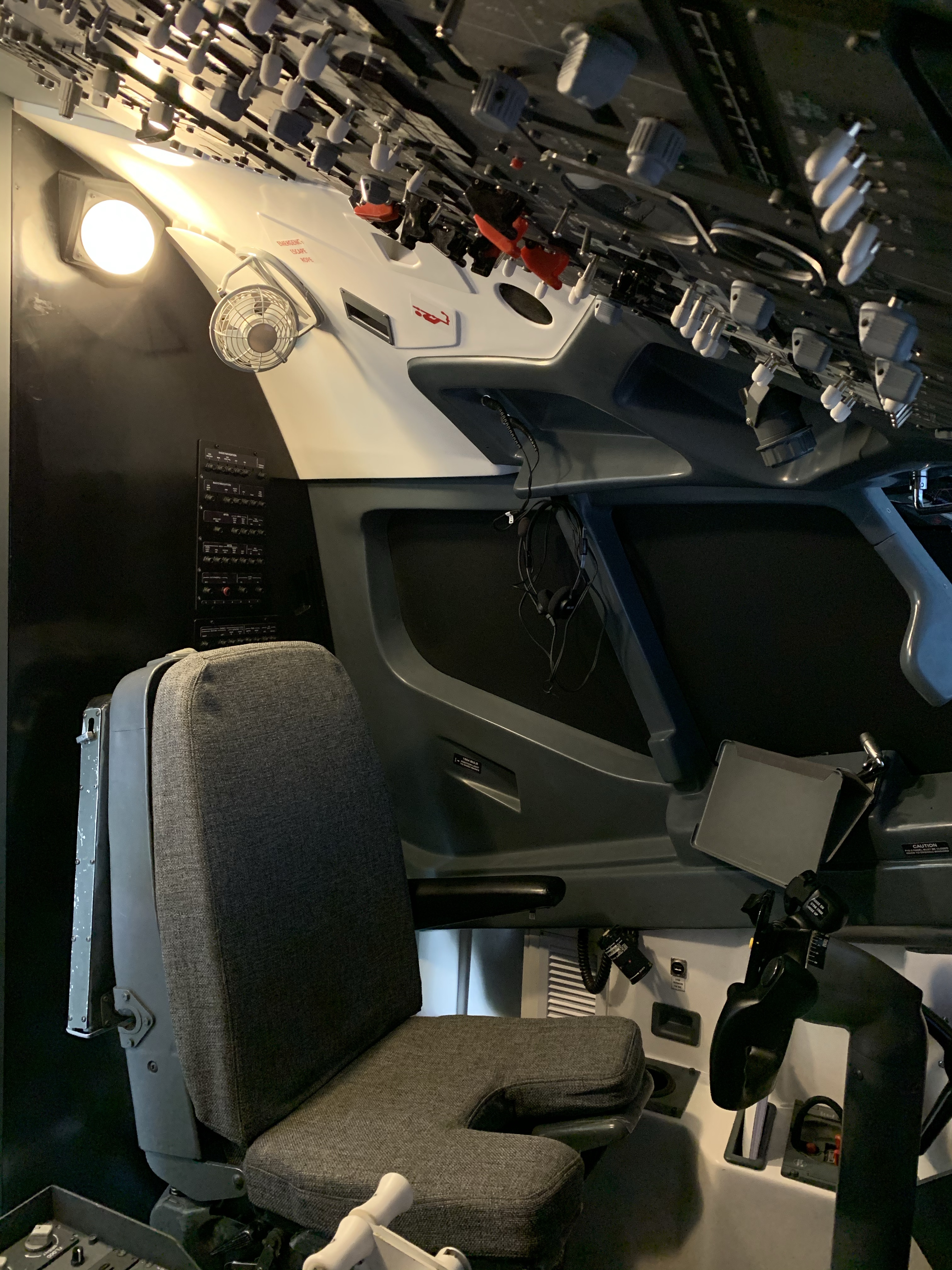

Une fois installé

Je suis extrêmement satisfait du résultat et la luminosité est bien mieux que la version précédente de ces dômes. Il me reste maintenant à trouver comment pouvoir les ‘dimmer’, en effet le switch de l’overhead a 2 positions bright et dim. Actuellement les dômes sont activés par la position bright.
