Sixpack

Poster un commentaire

08/01/2014 par Stephane

J’ai récemment reçu des chez sismo soluciones les sixpacks cpt et f/o ainsi qu’un Autopilot Flight Director System Module (AFDS)

J’ai donc profité de quelques jours de congés pour installer le sixpack f/o.

Avant toute chose, j’ai d’abord fait un test de connexion à ma carte OC mastercards pour être sûr que cela fonctionne.
Par défaut les modules Sismo sont en cathode/GND commune donc la connexion à la mastercard ne doit pas poser de problème. Le cable GND se branche sur le GND commun de la master (aussi bien pour l’input que pour l’output) et les autres cables se branchent sur les inputs ou outputs individuels.

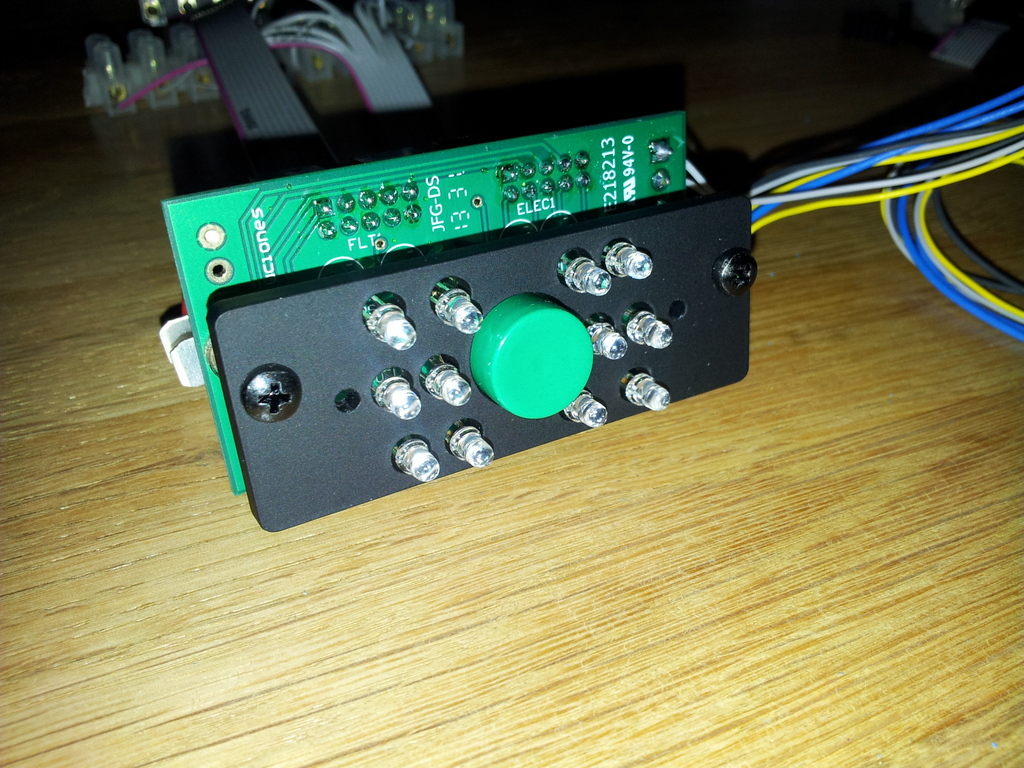

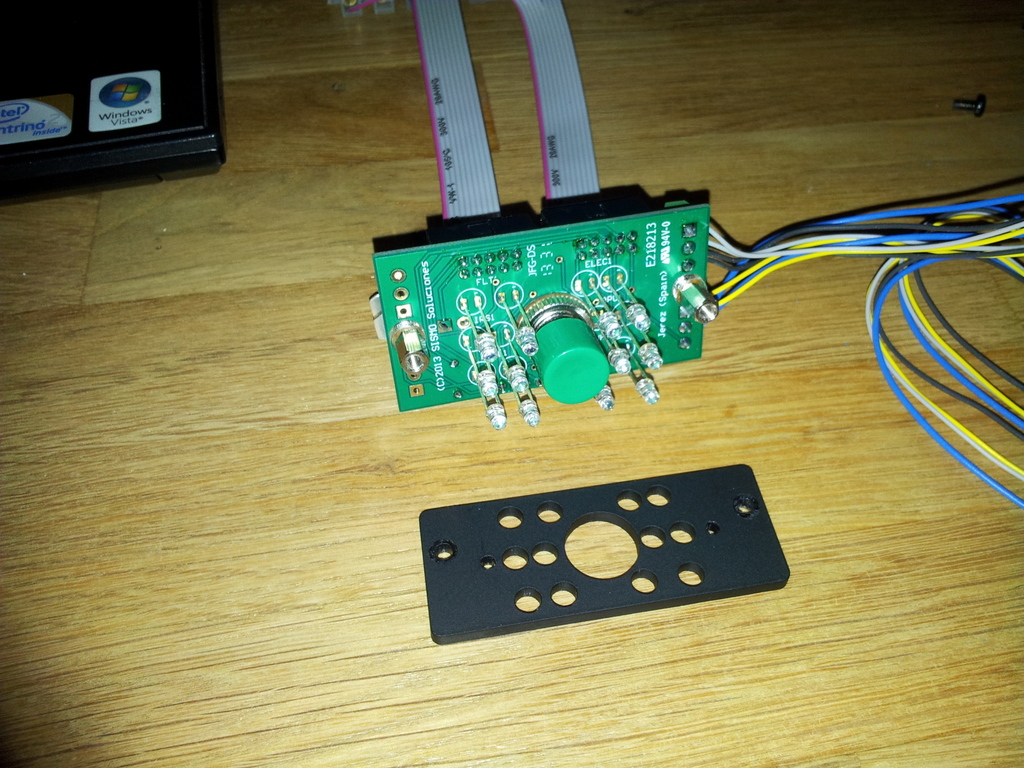

20131226_170343 20131226_170536

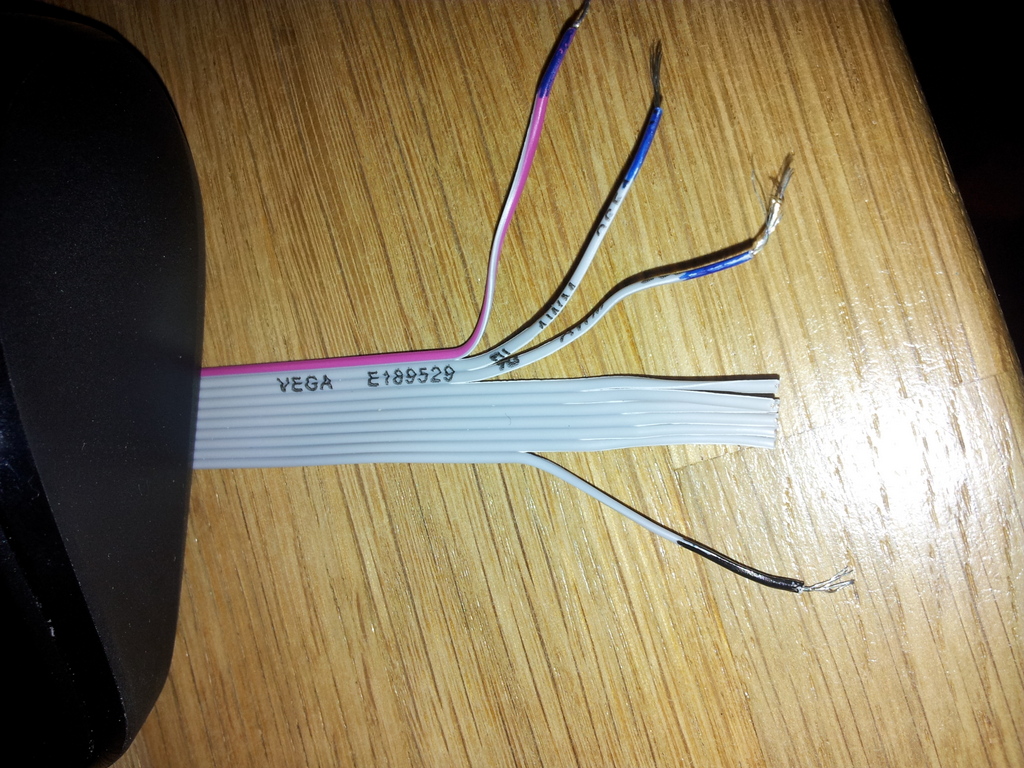

A noter qu’en utilisant le câble plat fournit avec le module sixpack, le GND est à l’opposé du cable rouge et le cable rouge est noté N.1

Ici pour les switch input

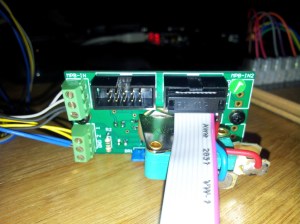

20131226_16153520131226_161616

Et ici pour les outputs des leds

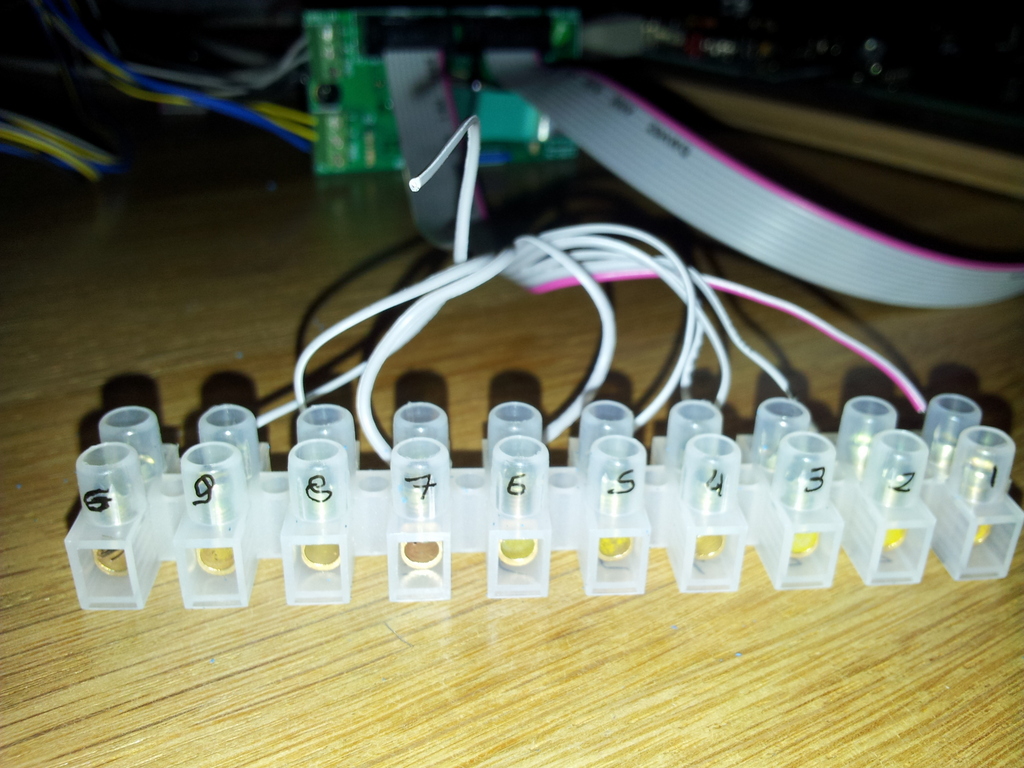

20131226_165051

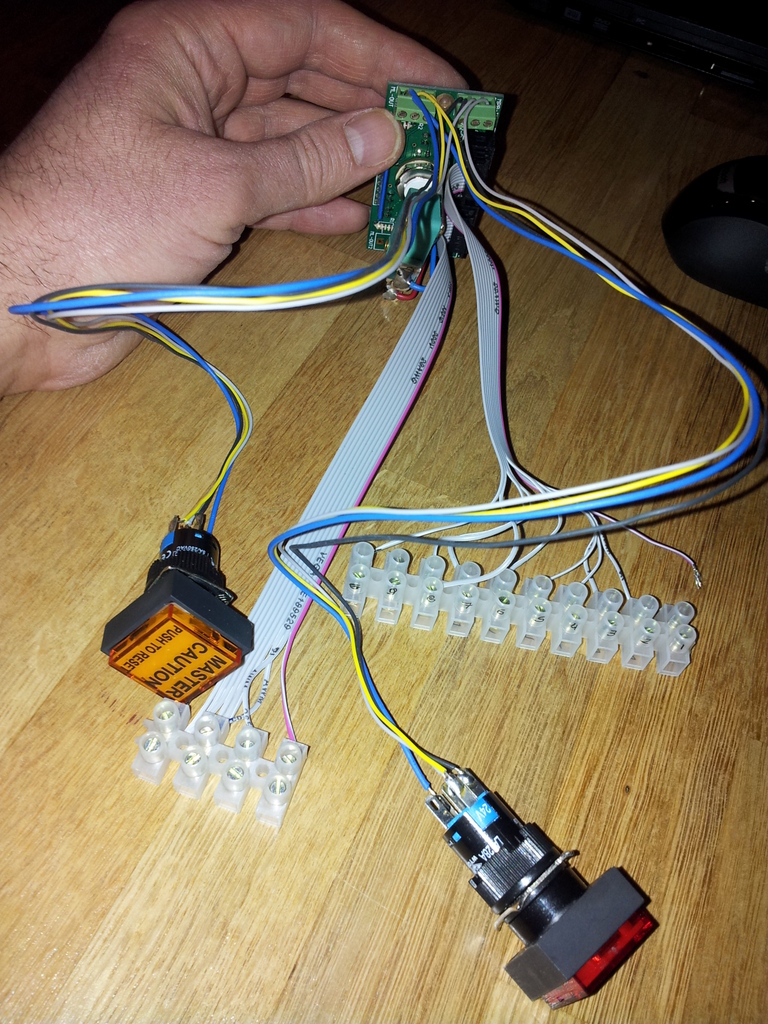

20131227_165449
Ensuite démontage du glarewing. Après quelques essais j’ai finalement décidé de découper un rectangle au niveau du glarewing, de fixer celui-ci sur du carton plume qui se découpe facilement et qui reste assez rigide pour enfin coller le tout sur le glarewing.

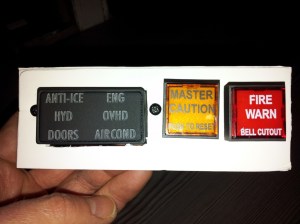

20131229_171716

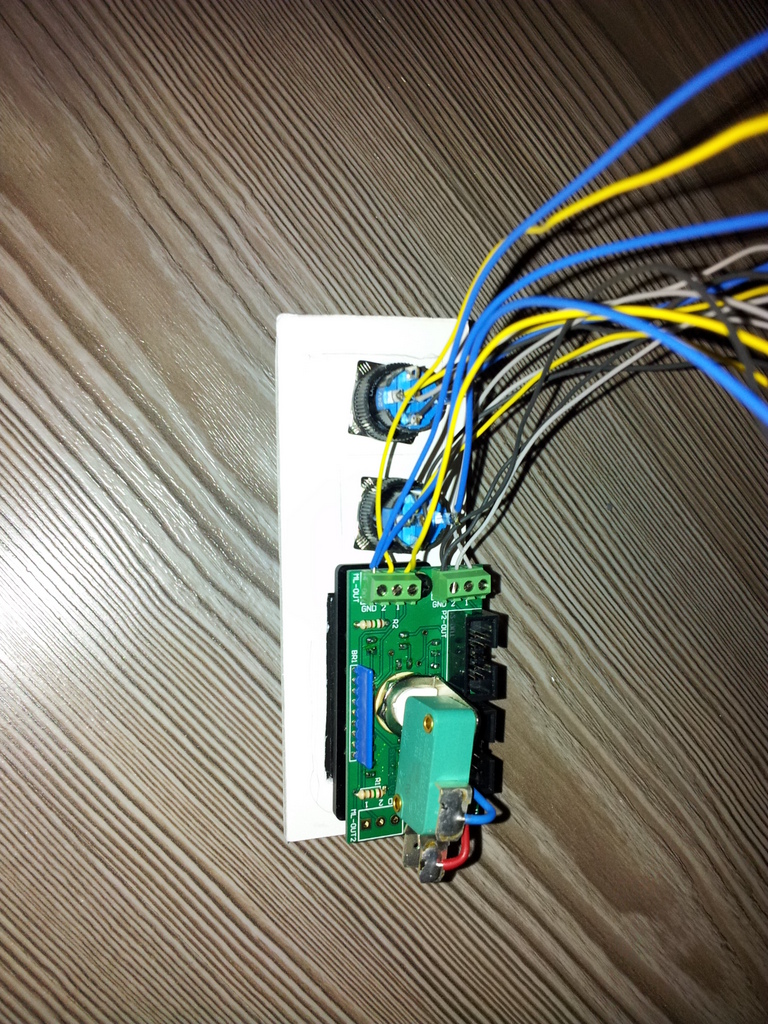

20131229_171752

Y’a de la retouche de peinture à faire, le noir mat est très fragile et se griffe facilement.

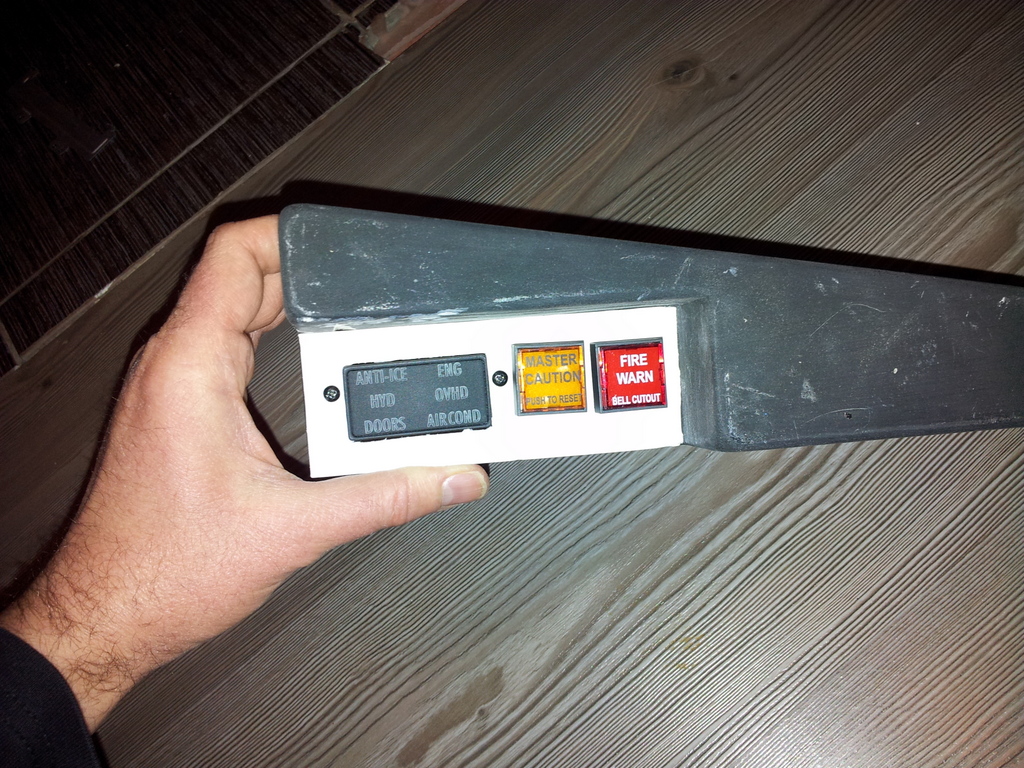

20131229_171923

Ensuite mise en peinture en noir mat, remontage et connexion à la master.

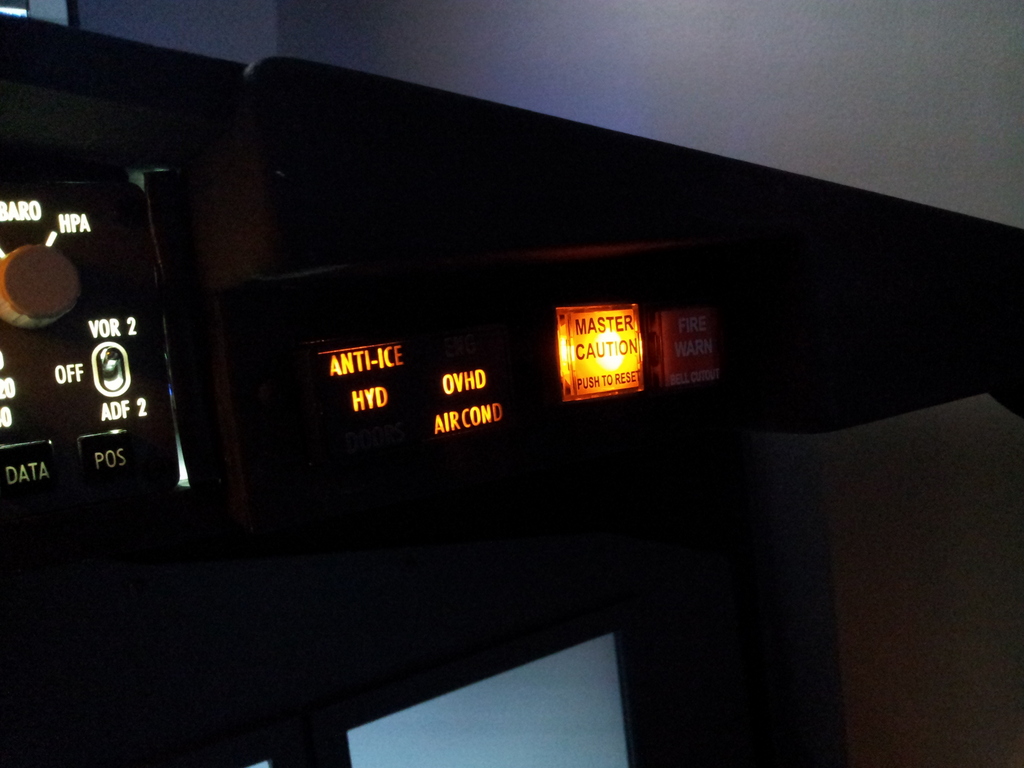

20140105_164451



Ca fonctionne 🙂
