Captain Brightness Control

Poster un commentaire

04/06/2014 par Stephane

Mise en place du module Captain Brightness Control de chez Sismo.

cbc0

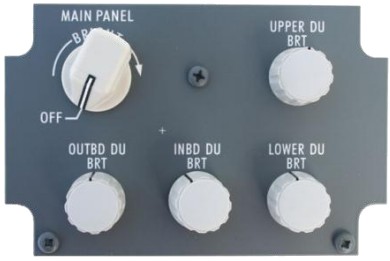

Le module se compose de 5 potentiomètres.
Les 4 potentiomètres LOWER DU BRT, INBD DU BRT, OUTBD DU BRT et UPPER DU BRT seront connectés à une carde Pokeys 56U.

Le potentiomètre MAIN PANEL BRIGHTNESS sera connecté à un petit module variateur et contrôlera la luminosité globale de l’éclairage et du rétro-éclairage des modules.
Le module de rétro-éclairage est celui-ci acheté sur ebay pour quelques euros.

Dimmer

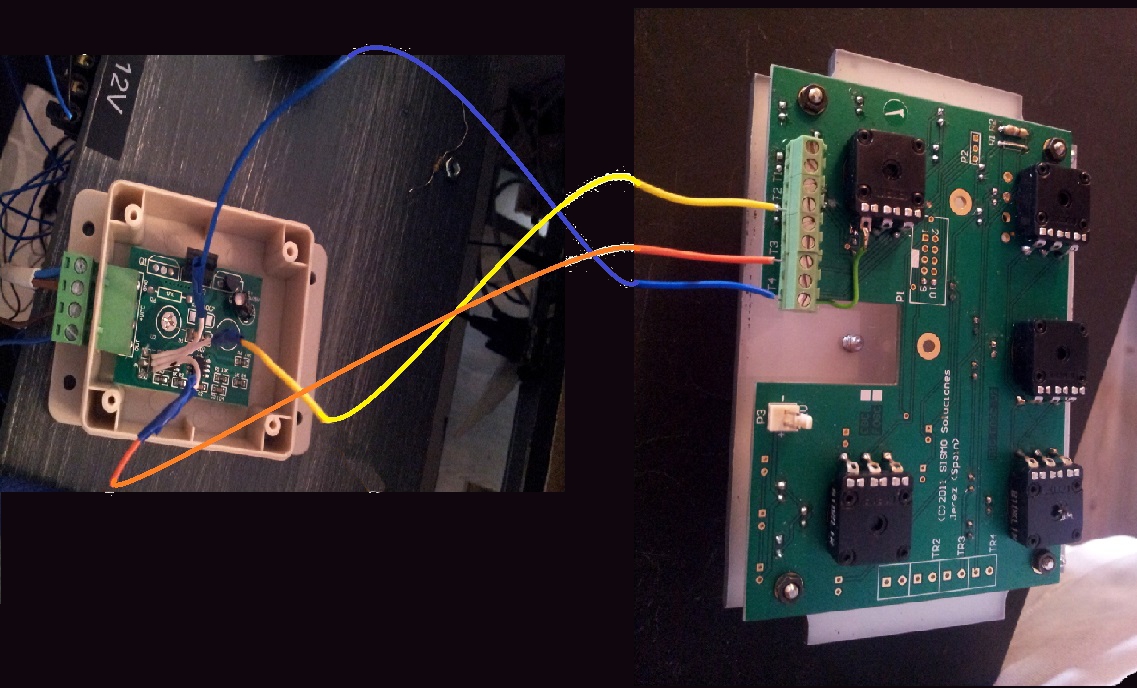

Lorsque l’on démonte le module, on a accès à la carte variateur, le branchement a été effectué comme ceci : Le GND dans le connecteur T4, le + dans le port T3 et le dernier câble dans le port T2

Sismo CBC Module

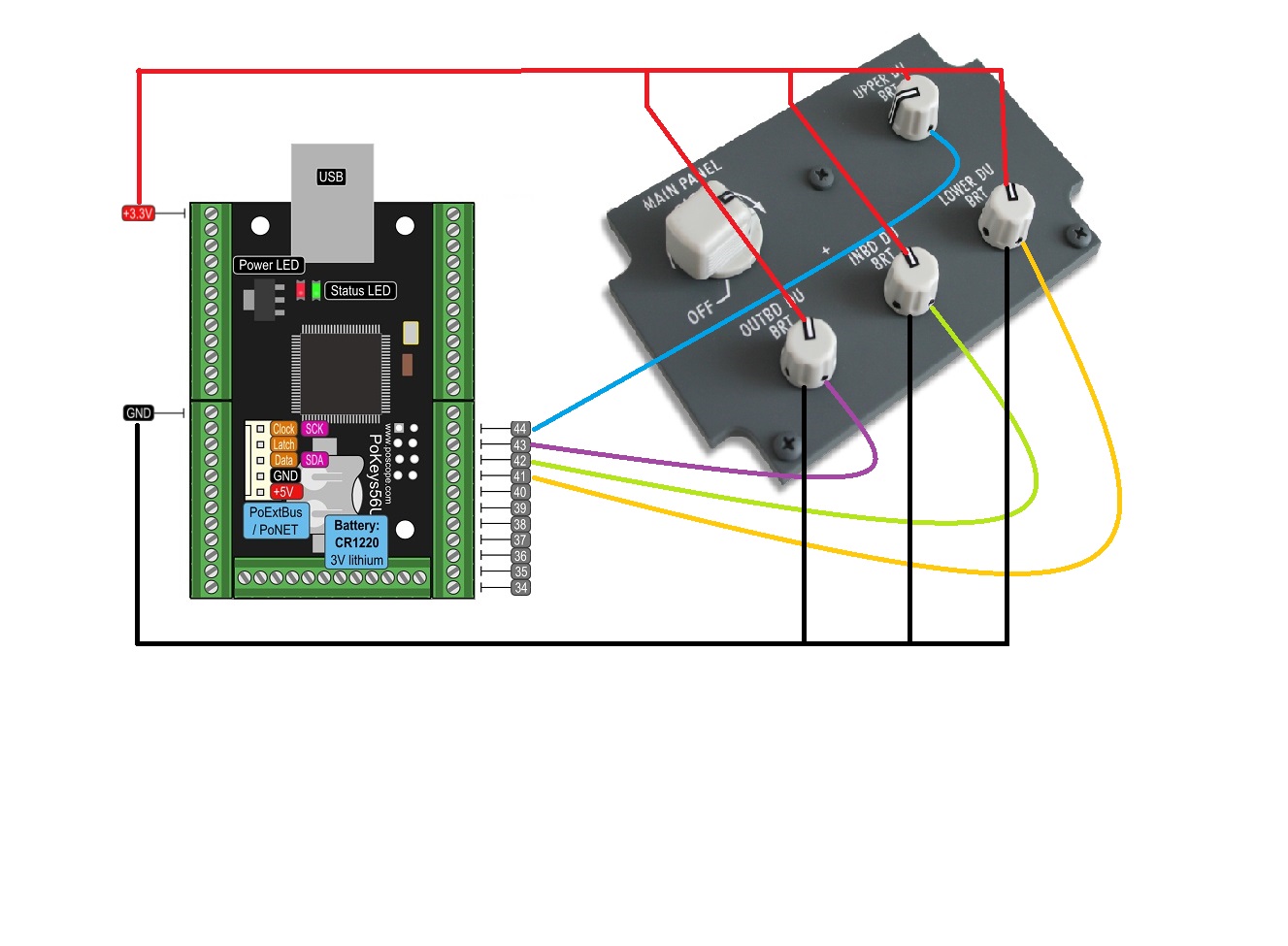

Les potentiomètres restants sont connectés à une carte Pokeys 56U, le GND et le + sont communs

cbc

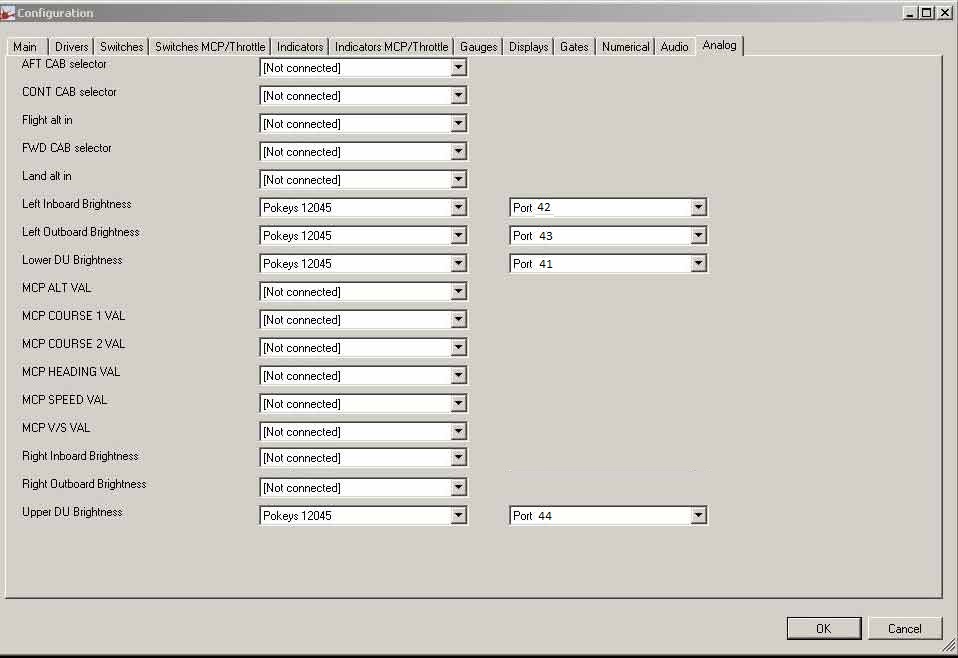

Dans Prosim737, rien de plus simple, il suffit de déclarer les ports correspondants

cbc2
A noter que j’ai eu quelques soucis juste après la configuration.

La luminosité des écrans changeait toute seul par « saut ».
Cela vient de la configuration au niveau de la carte Pokeys. Il faut à partir du programme de configuration de la carte, régler la vitesse des potentiomètres et la baisser pour ne plus avoir ces variations soudaines. C’est un changement global à régler une seule fois.

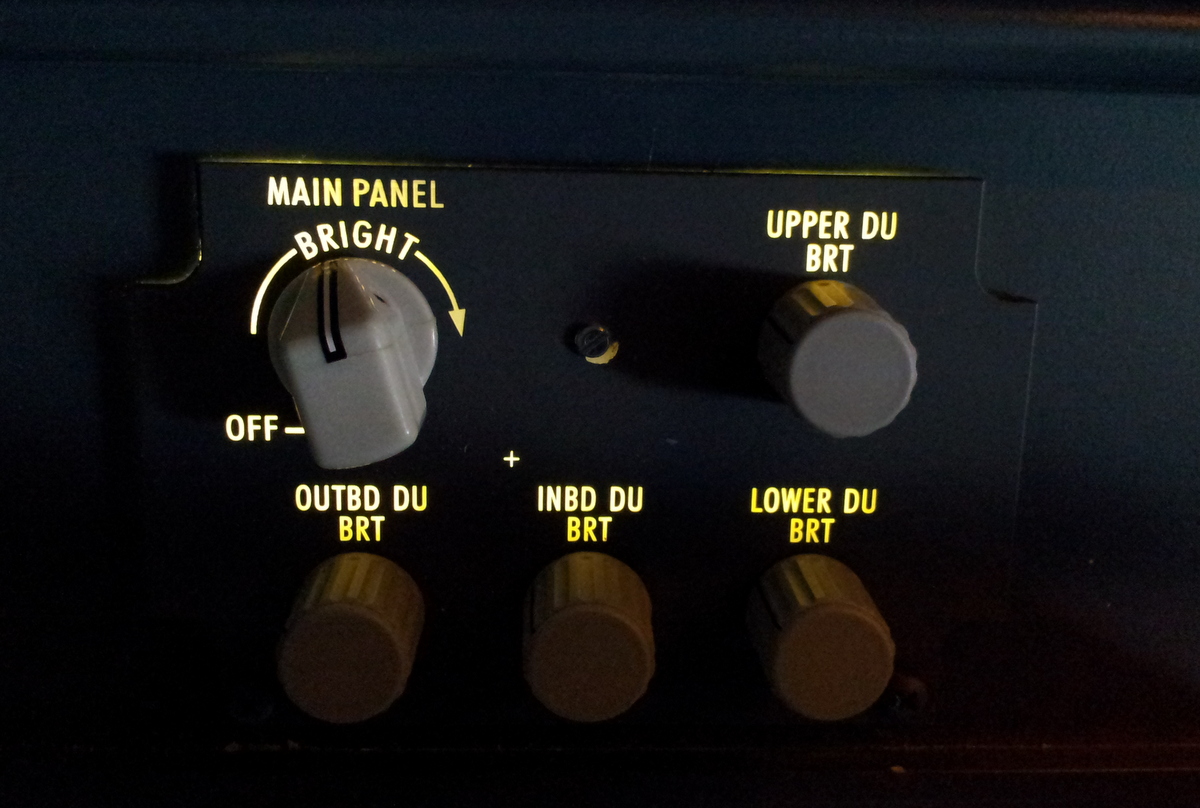

Le module CBC installé avec le rétro-éclairage

20140527_175814
