Display units (2)

Poster un commentaire

02/12/2014 par Stephane

Voici la suite de la mise en place du panel Display Unit (DU) côté commandant.

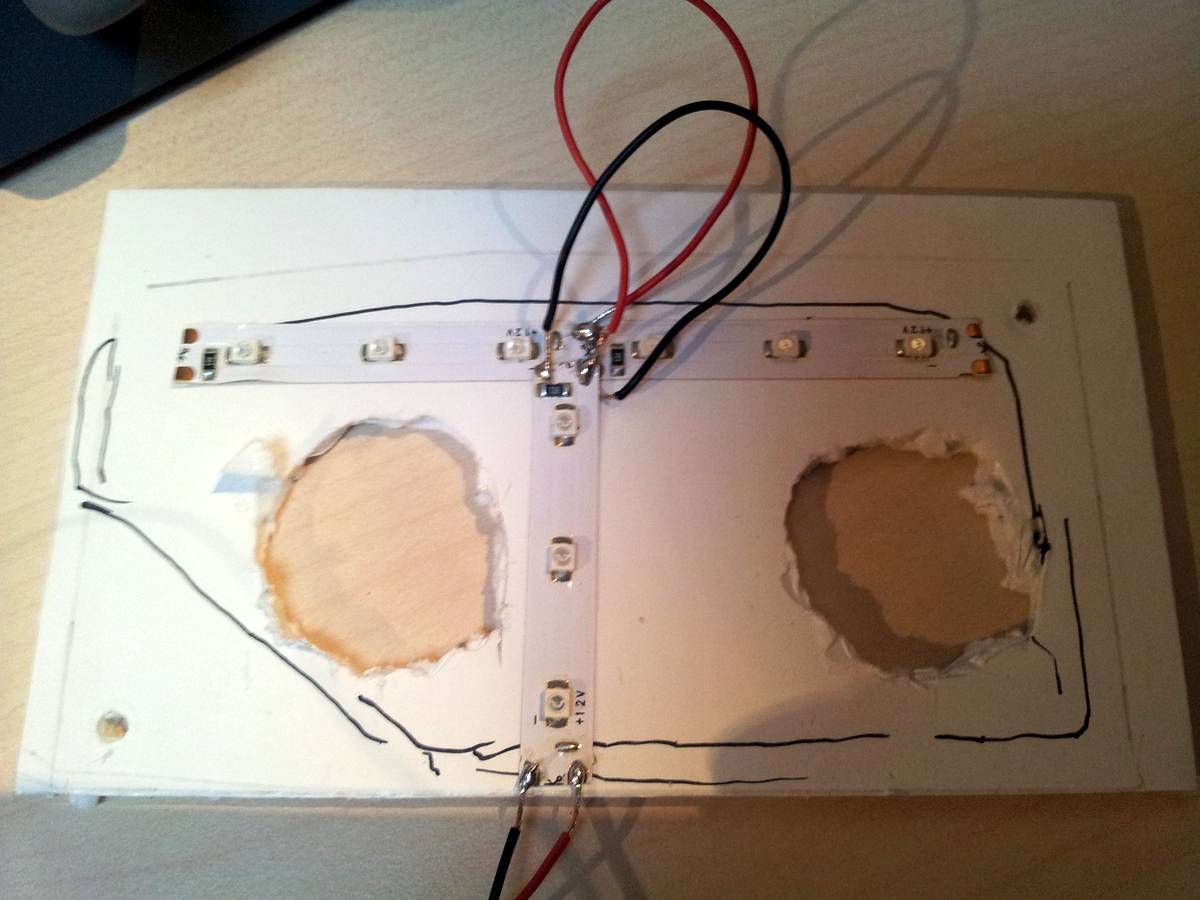

J’ai (grossièrement) réalisé un panneau (en carton plume) pour pouvoir fixer le rétroéclairage du module. Pour les leds, il me restait du bandeau de leds que j’ai découpé, un une bande de 6 leds pour le haut et une bande de 3 pour le centre vertical. Ce panneau viendra se fixer logiquement derrière le module.

20141126_153058

Cette partie sera branchée sur l’alimentation centrale rétroéclairage du cockpit, contrôlé par le variateur central.

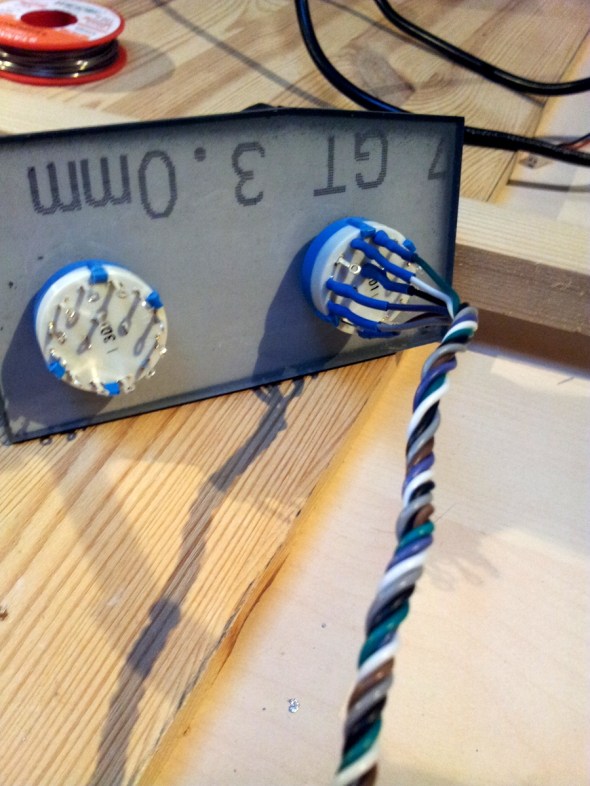

Mise en place des switchs et connexion des câbles pour le 1er

20141126_155234 20141126_160133

Puis le 2éme

20141126_162307

Après avoir fait une découpe dans le MIP, intégration du module, branchement du circuit de rétroéclairage et branchement des switchs à la mastercard de chez Opencockpits.
Ensuite, il faut déclarer les nouvelles entrées dans le fichier de programmation Sioc et enfin les déclarer dans Prosim737.

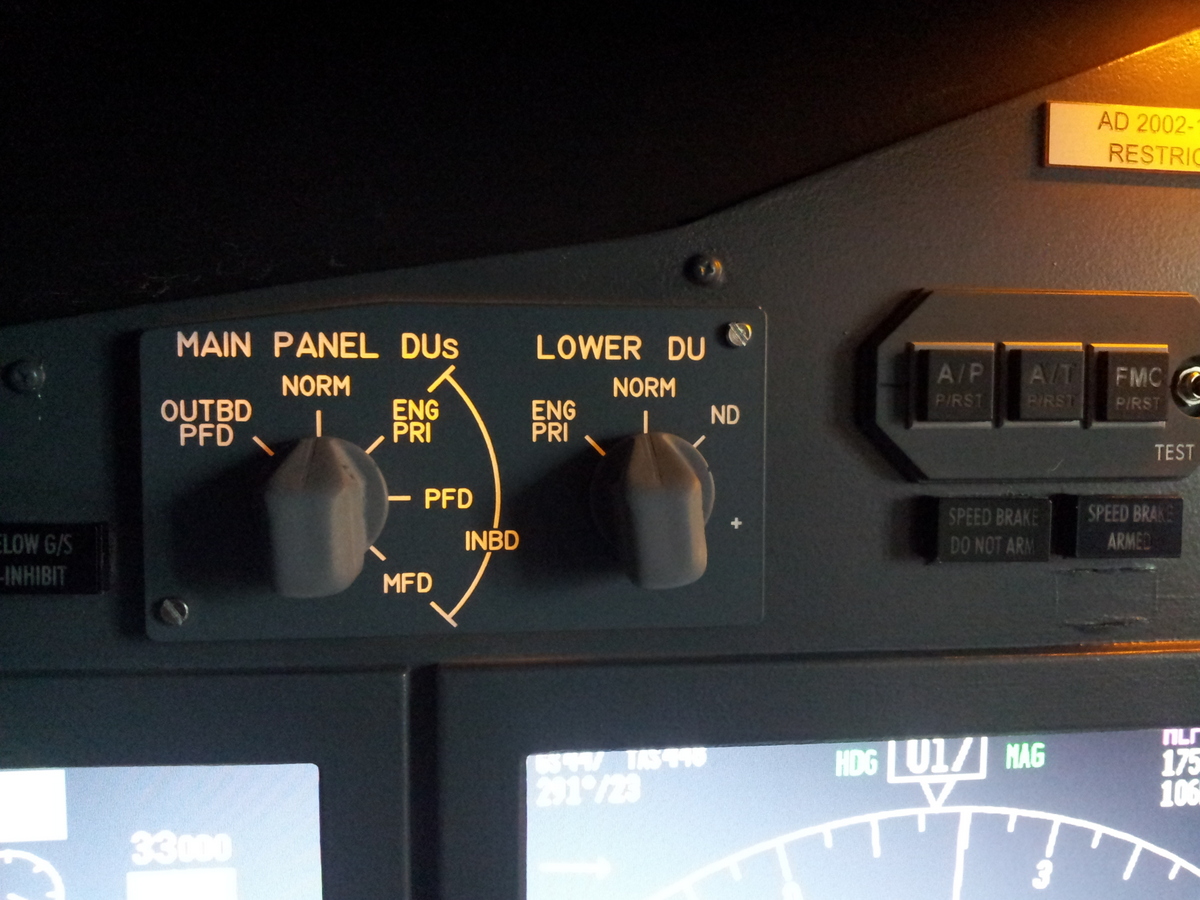

Une fois le module intégré, test du rétroéclairage

20141127_115239

Ensuite, test des différentes fonctions

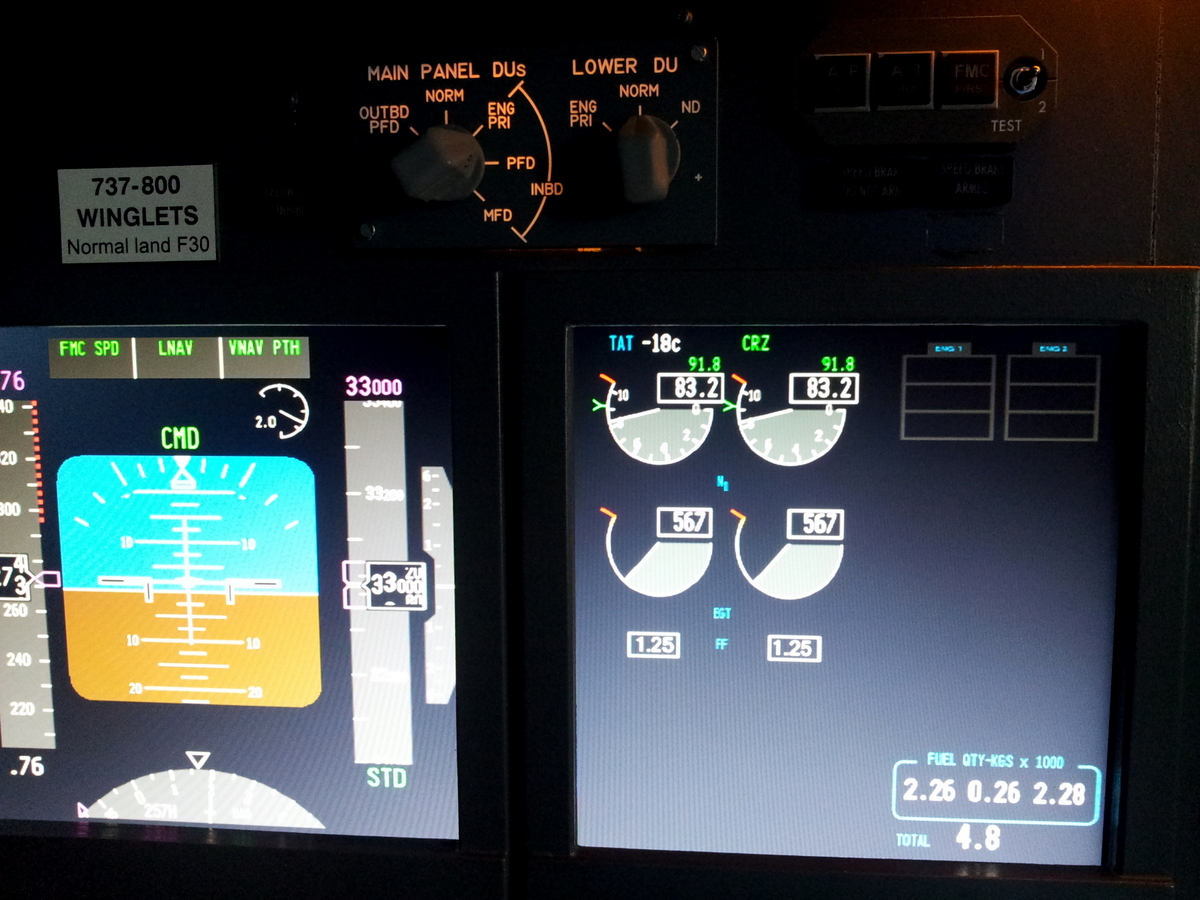

Affichage des infos moteurs sur l’écran de droite

20141127_115313

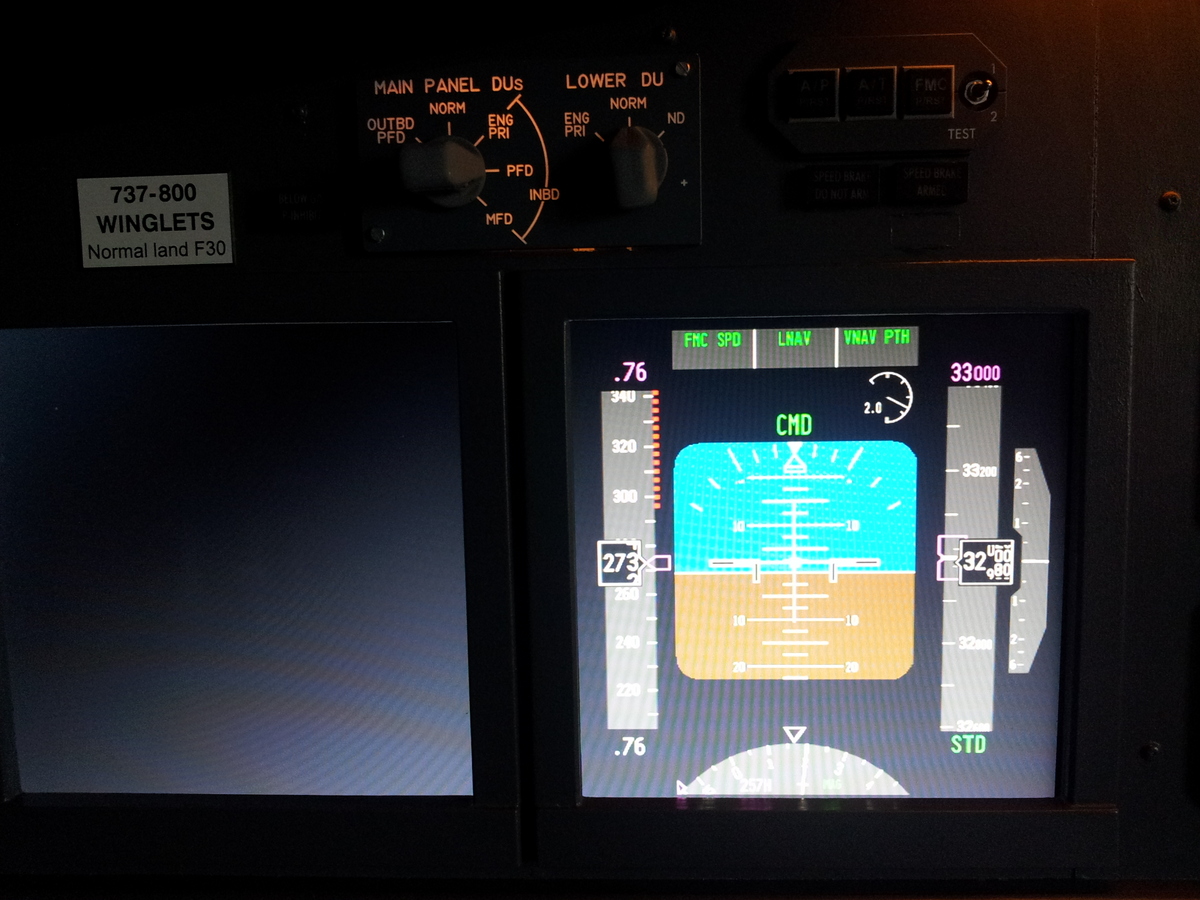

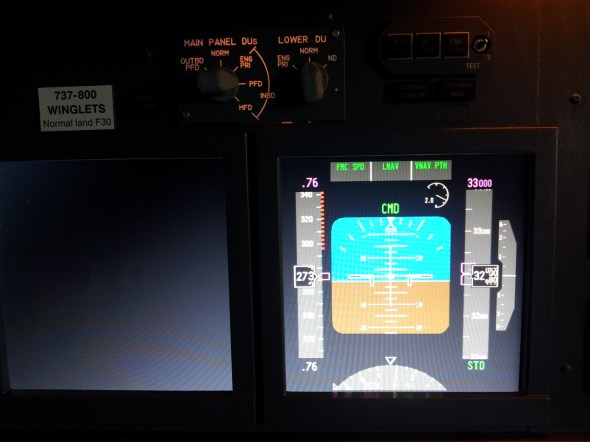

Affichage du PFD sur l’écran de droite

20141127_115341

Affichage du MFD sur l’écran de droite

20141127_115353

Ensuite tests de l’écran bas

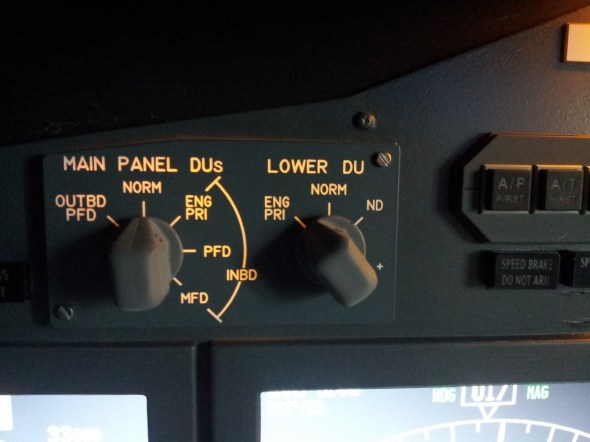

Affichage des infos moteurs sur l’écran bas

20141127_115408

20141127_115421

Affichage du ND sur l’écran bas

20141127_115445 20141127_115503

Tout fonctionne bien !

Reste plus qu’à faire la même chose pour le copilote 😉
