Automatisation du frein de parking

Poster un commentaire

02/11/2016 par Stephane

Normalement le frein de parking se desactive lorsque l’on appuie sur les pédales de frein.

J’ai essayé de reproduire ce fonctionnement en utilisant un solénoide.

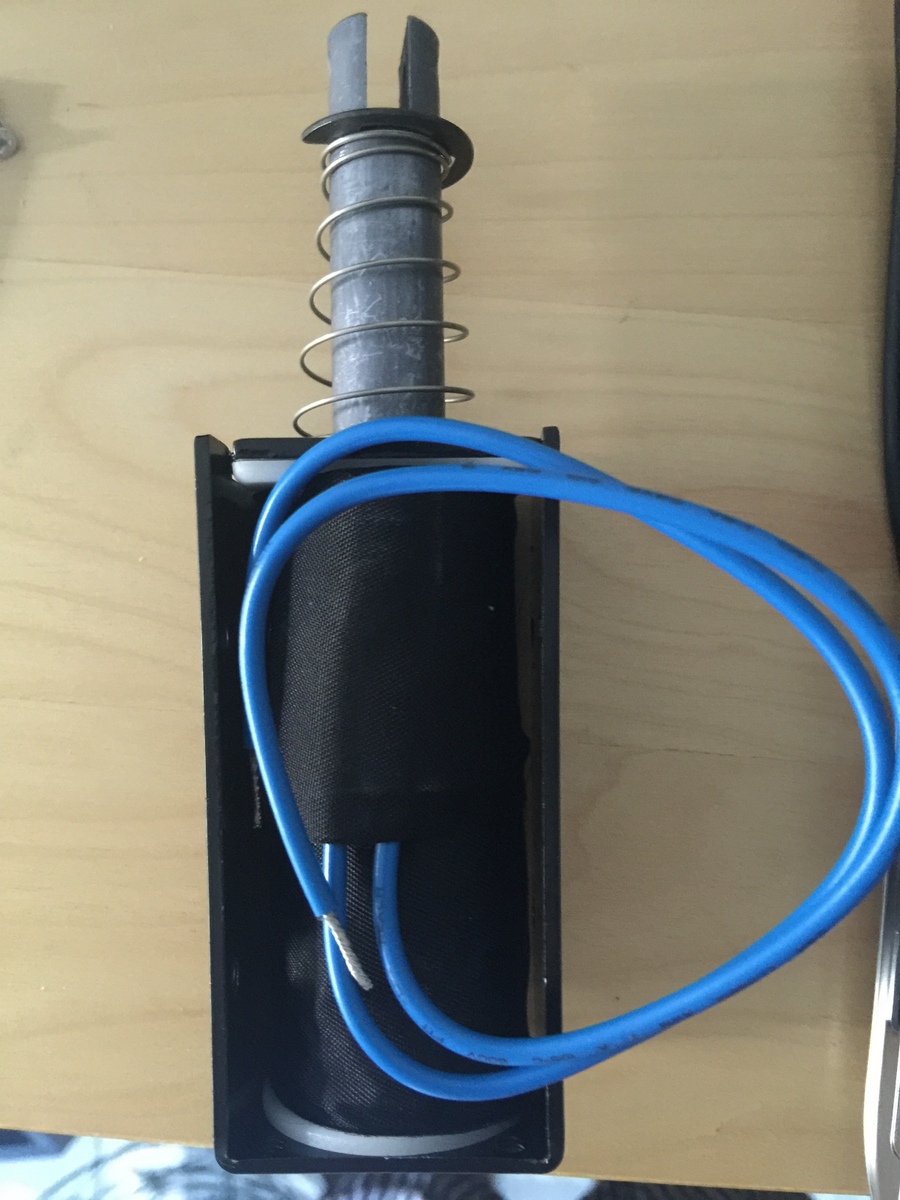

Le modèle utilisé est celui-ci: http://www.conrad.fr/ce/fr/product/506212/Aimant-de-levage-Intertec-ITS-LS-4035-D-12VDC-a-pression-8-N-75-N-12-VDC-127-W-1-pcs



img_2278 img_2275

Le solénoide sera fixé à l’intérieur du TQ et actionnera le frein de parking.

Avant montage

img_2277

Pour éviter tout problème électrique, je vais connecter une diode de type

img_2276

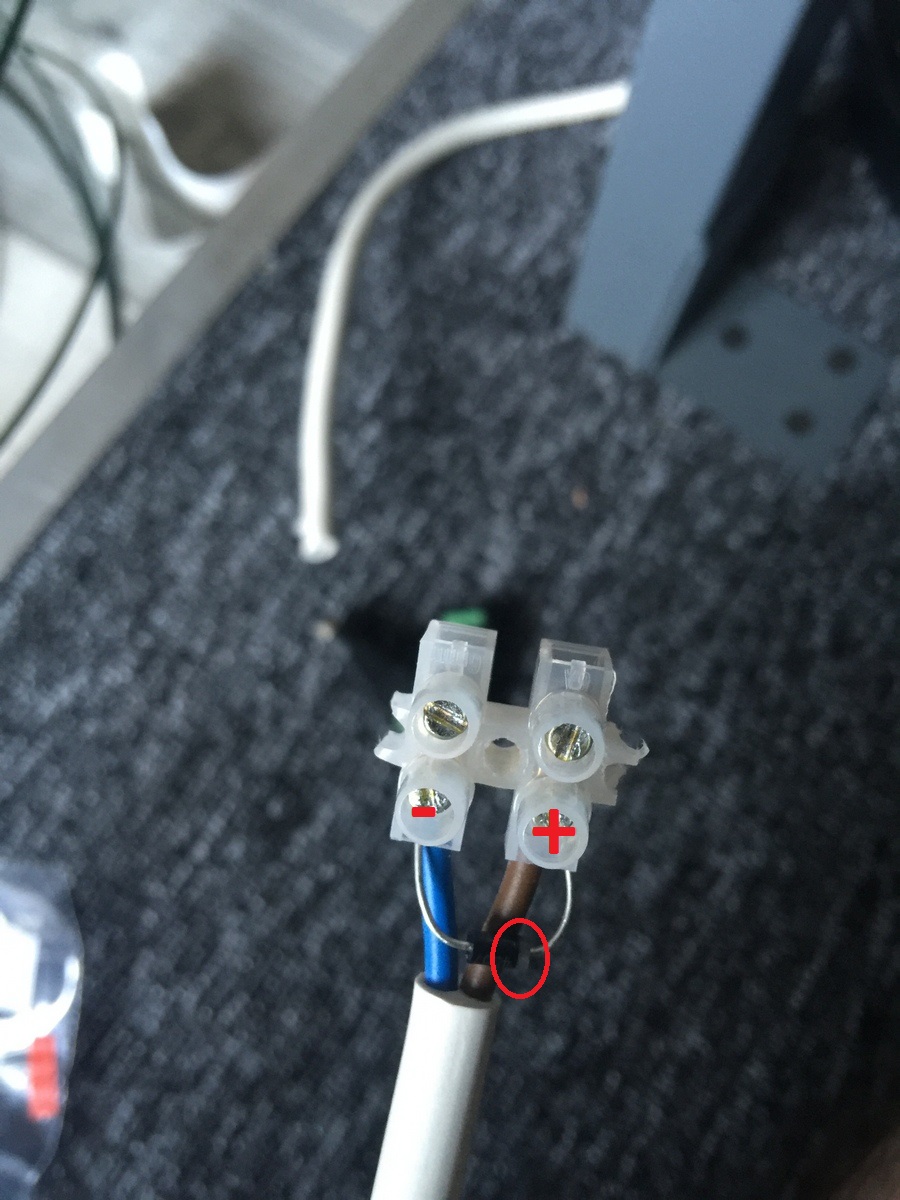

La diode est connecté au niveau du domino en veillant bien à respecter la polarité, le côté de la diode qui comporte l’anneau doré côté +

img_2279

Le solénoide est fixé à l’intérieur du TQ.

J’ai essayé de relier le solénoide au frein de parking avec du fil de fer, puis du câble en acier mais au final ce qui fonctionne le mieux est la ficelle.

img_2282

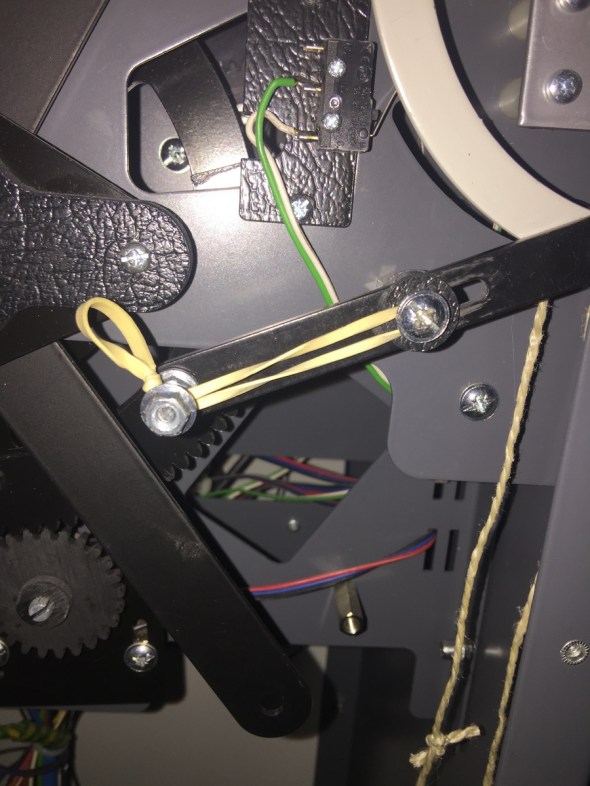

J’ai aussi remplacé le ressort par un élastique car le solénoide n’était pas assez puissant pour tirer la manette equipée du ressort d’origine

img_2281

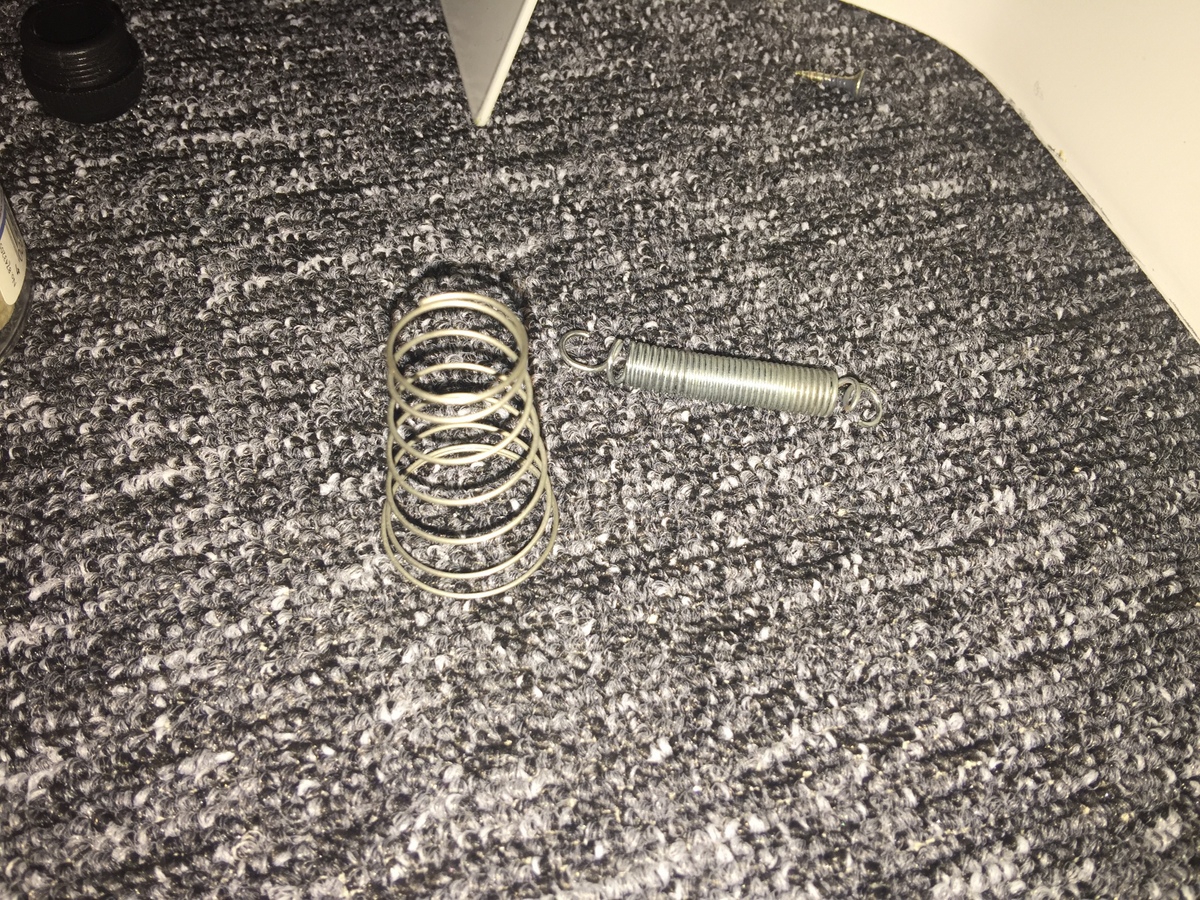

J’ai également retiré le ressort de support du solénoide pour la même raison

img_2283

Le solénoide est ensuite relié à la carte relai Opencockpits et le relai déclaré dans le fichier script Sioc. Ensuite le N. de la variable est affecté dans Prosim sur la gate Parking break release.

Démonstration en vidéo du focntionnement
