Dome Light

Poster un commentaire

13/01/2017 par Stephane

Dans la continuité des différentes sources d’éclairage dans le cockpit, je me suis lancé dans la fabrication des lumières dome qui sont situés derrière les pilotes au dessus des panneaux de fusibles.

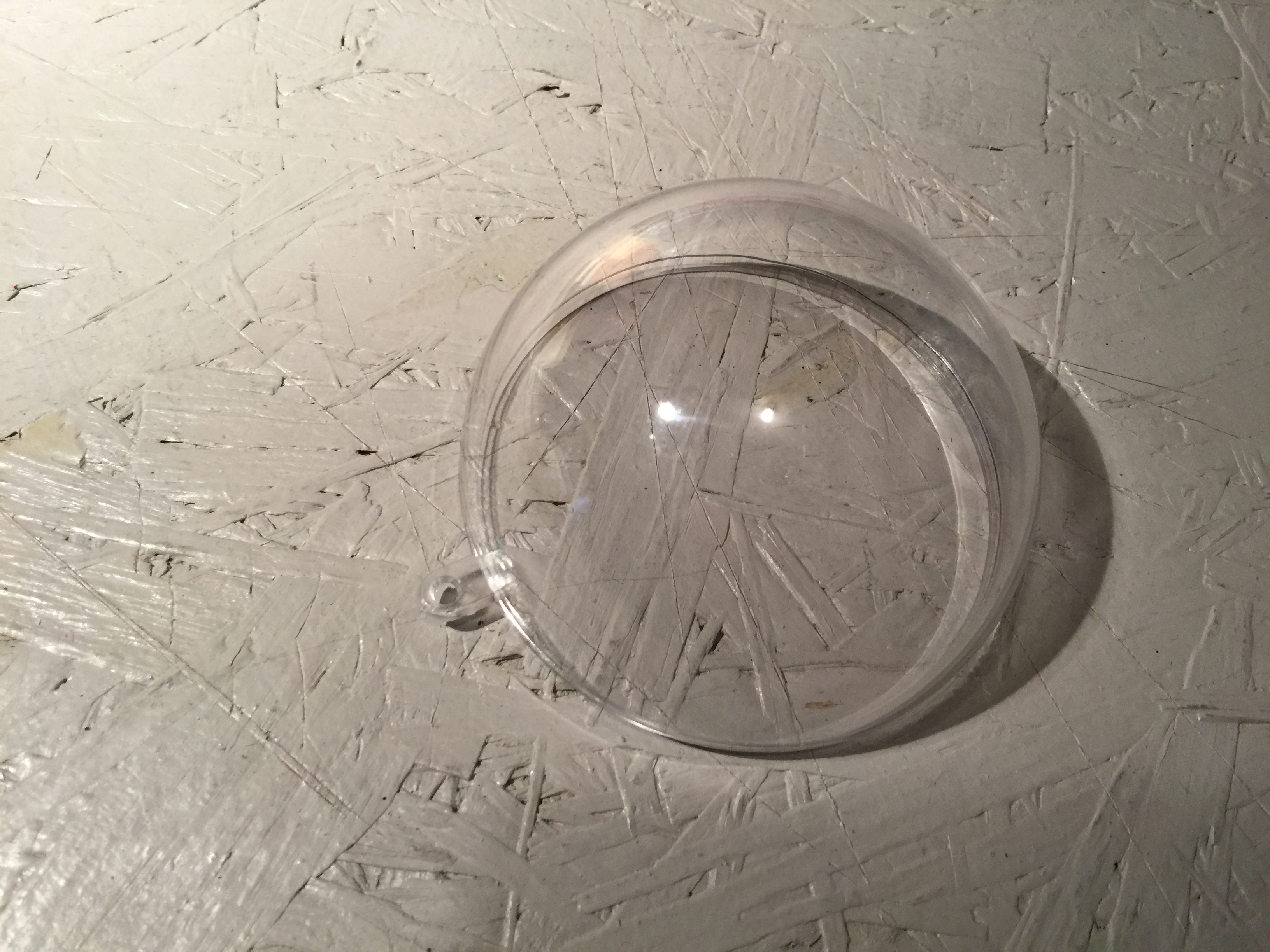

Pour cela j’ai utilisé une boule en plastique transparent qui est utilisée pour de la déco et qui se sépare en 2. Le diamètre de la boule est de 8cms

img_2472

La première étape va être de peindre la boule à l’intérieur, ainsi on conserve l’aspect plastique lisse à l’extérieur.

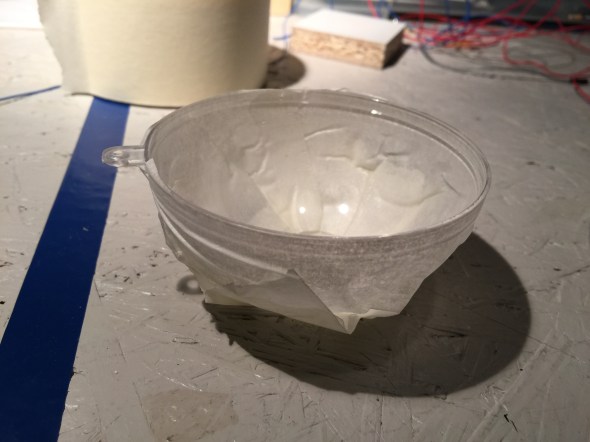

On protége l’extérieur avec du scotch spécial peinture

img_2473

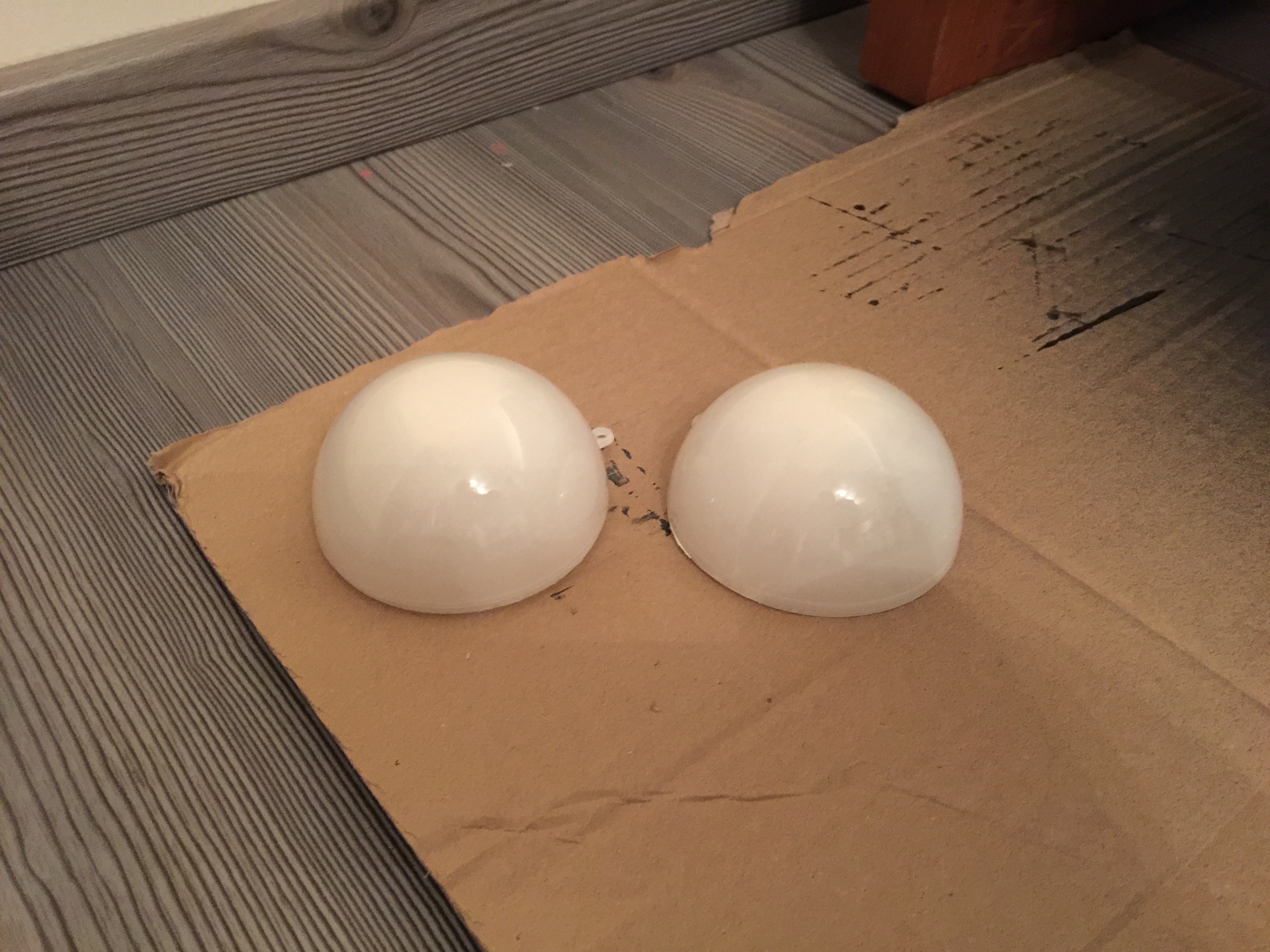

Et ensuite à la bombe, je passe 2 couches de peinture à l’intérieur

img_2477

Le rendu est déja pas mal

Après avoir coupé le crochet de chaque demi boule, j’ai decoupé un carré de 9×9 cm dans du carton plume pour le support de notre dome

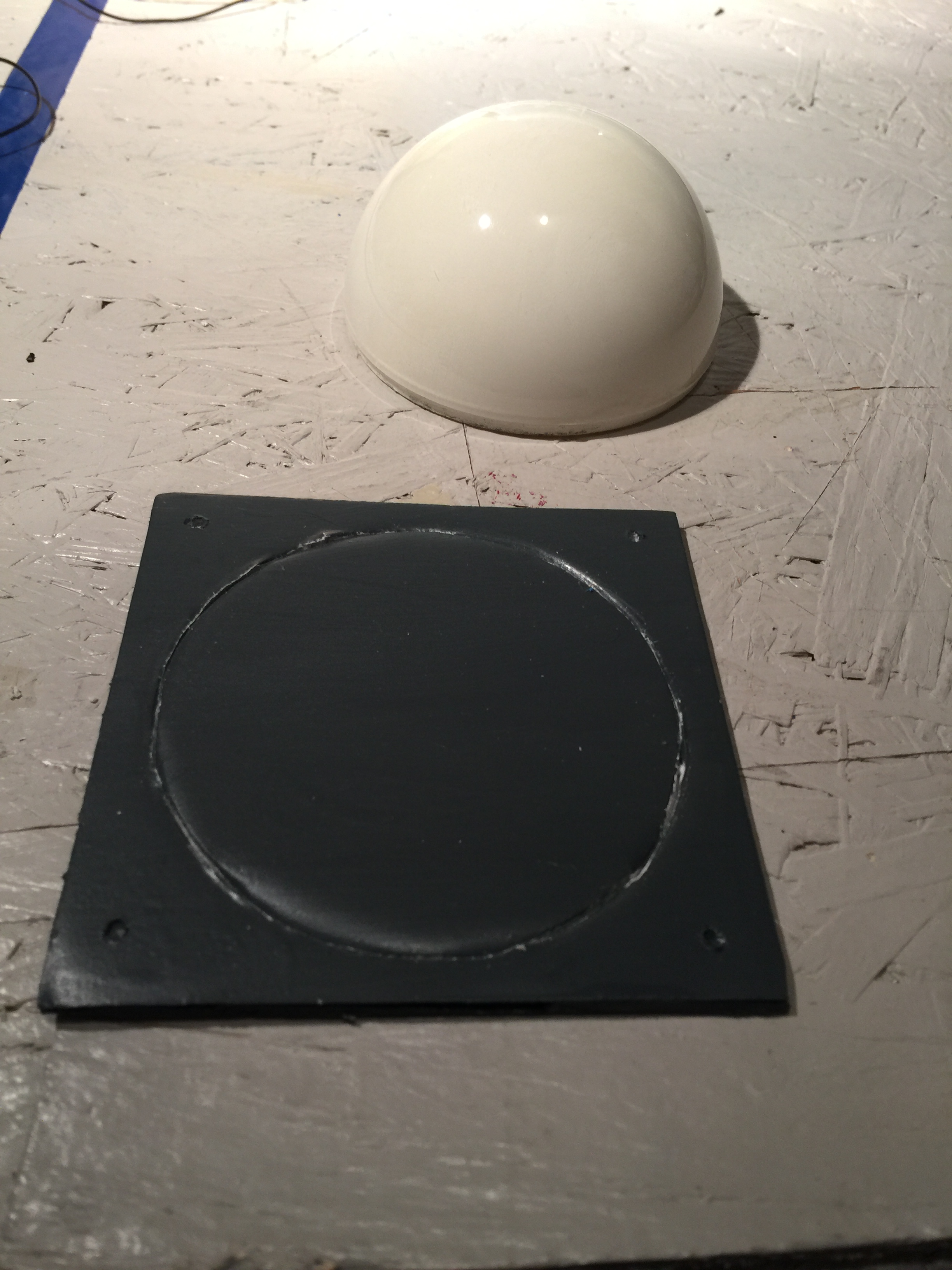

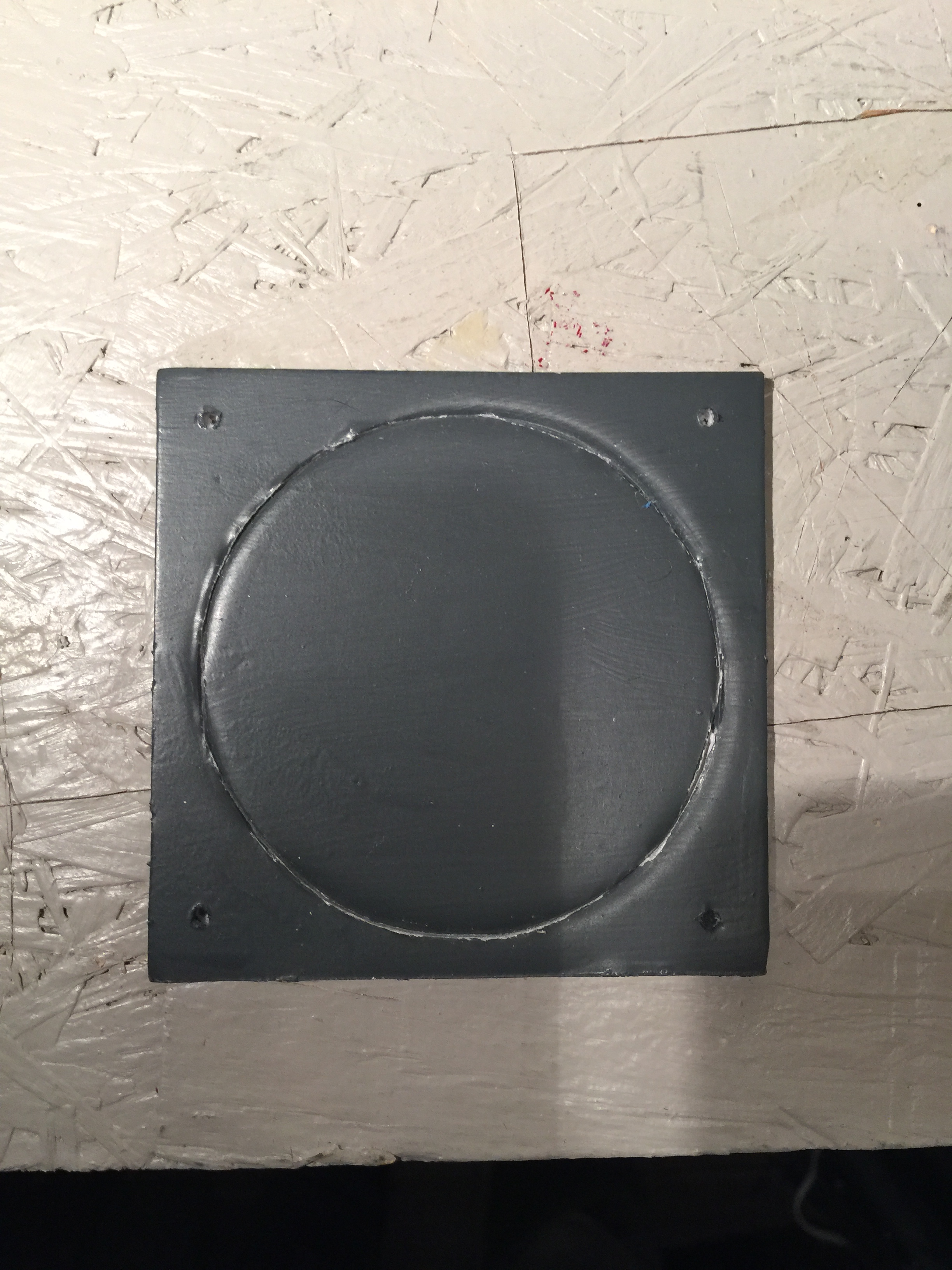

Ensuite on positionne le dome au centre du support et on appuie pour marquer l’empreinte. Le but va être ensuite de creuser un peu pour que le dome s’enfonce dans le support

img_2492 img_2493

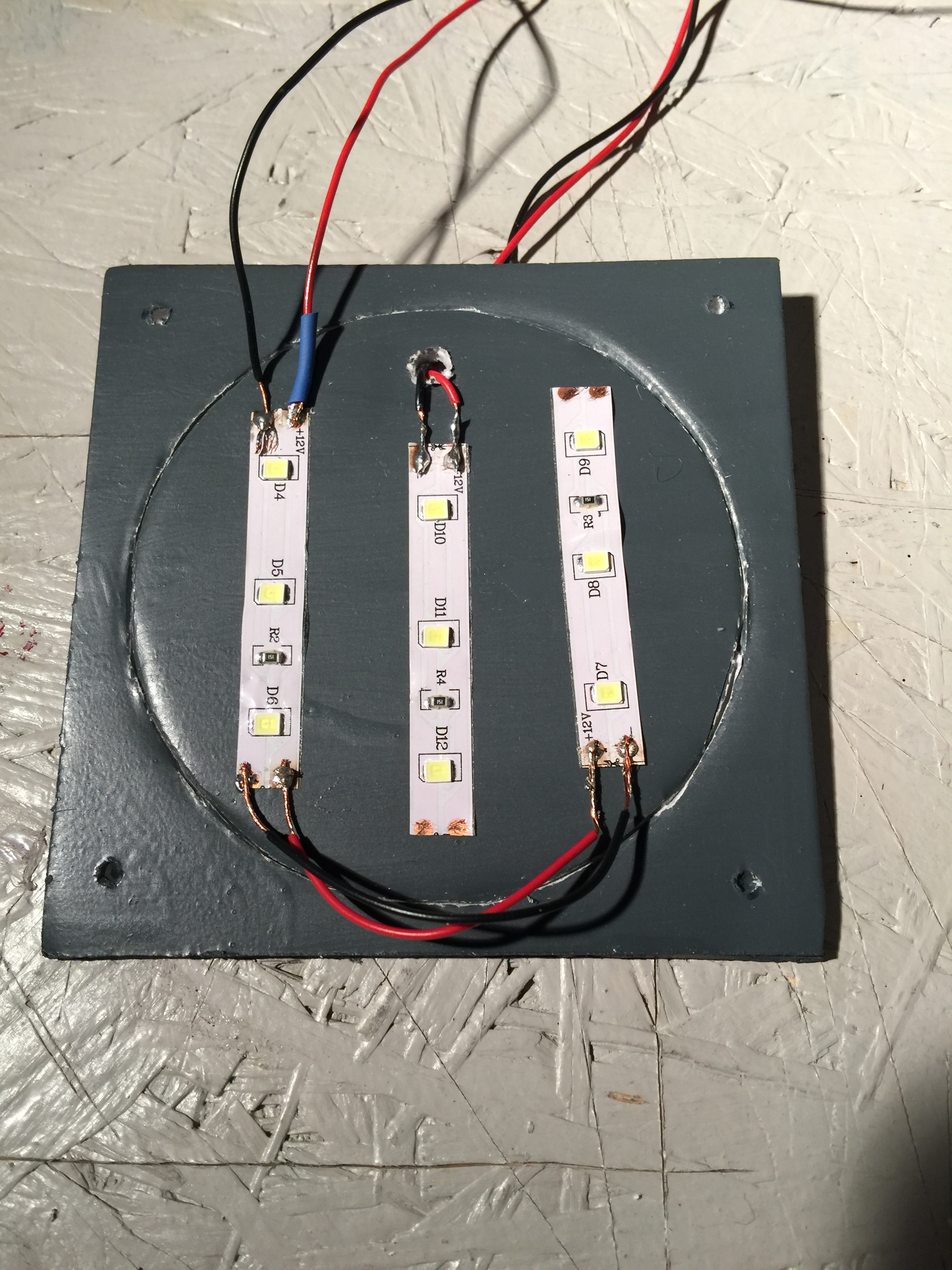

Pour l’éclairage, je voulais simuler les 2 types d’intensité à savoir DIM et BRIGHT. J’ai donc mis en place 2 connections. 1 connection avec 3 leds et 1 connection avec 2×3 leds

img_2494

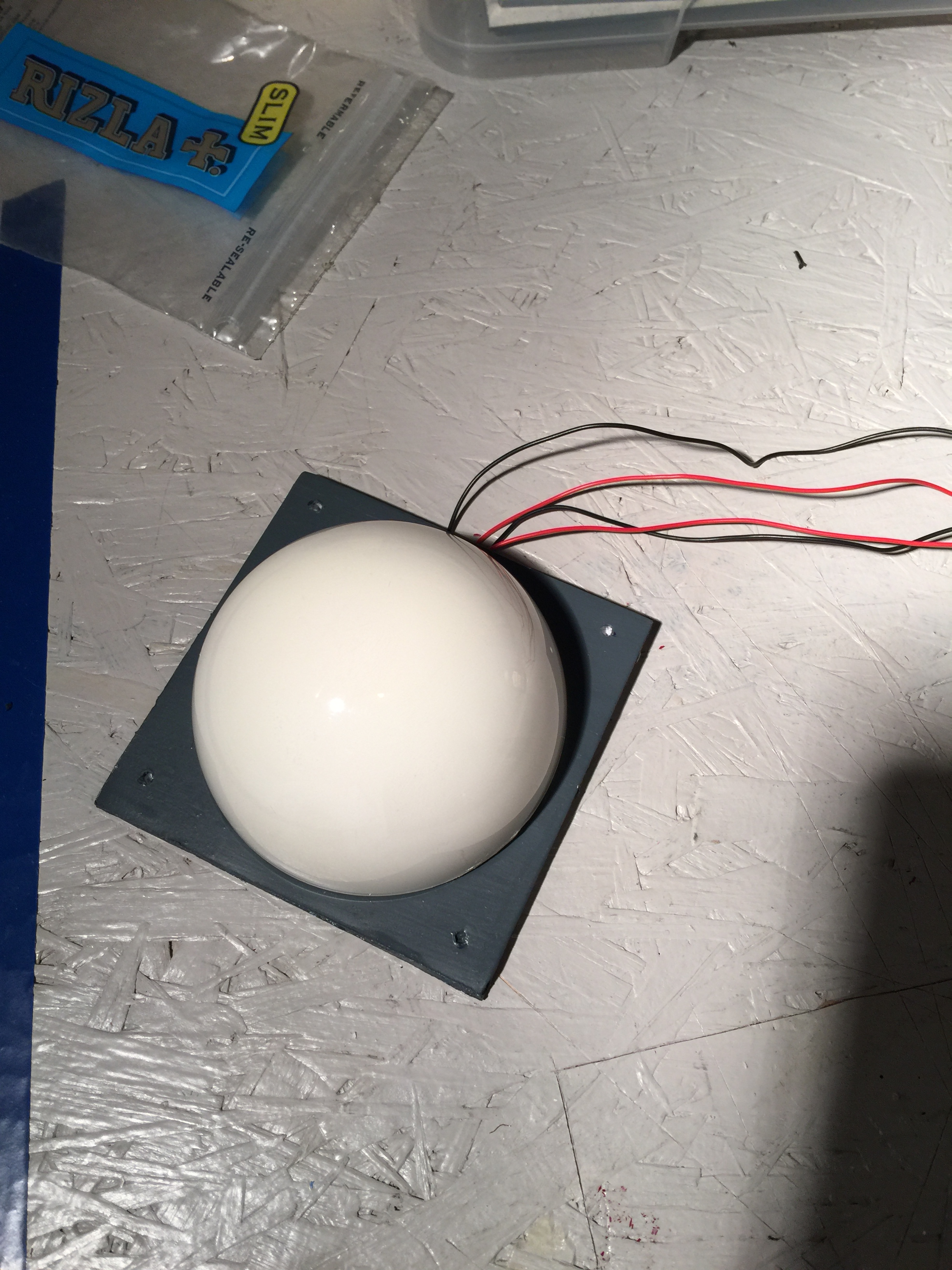

Ensuite je mets un peu de colle dans le sillon du support et je viens positionner le dome

img_2495

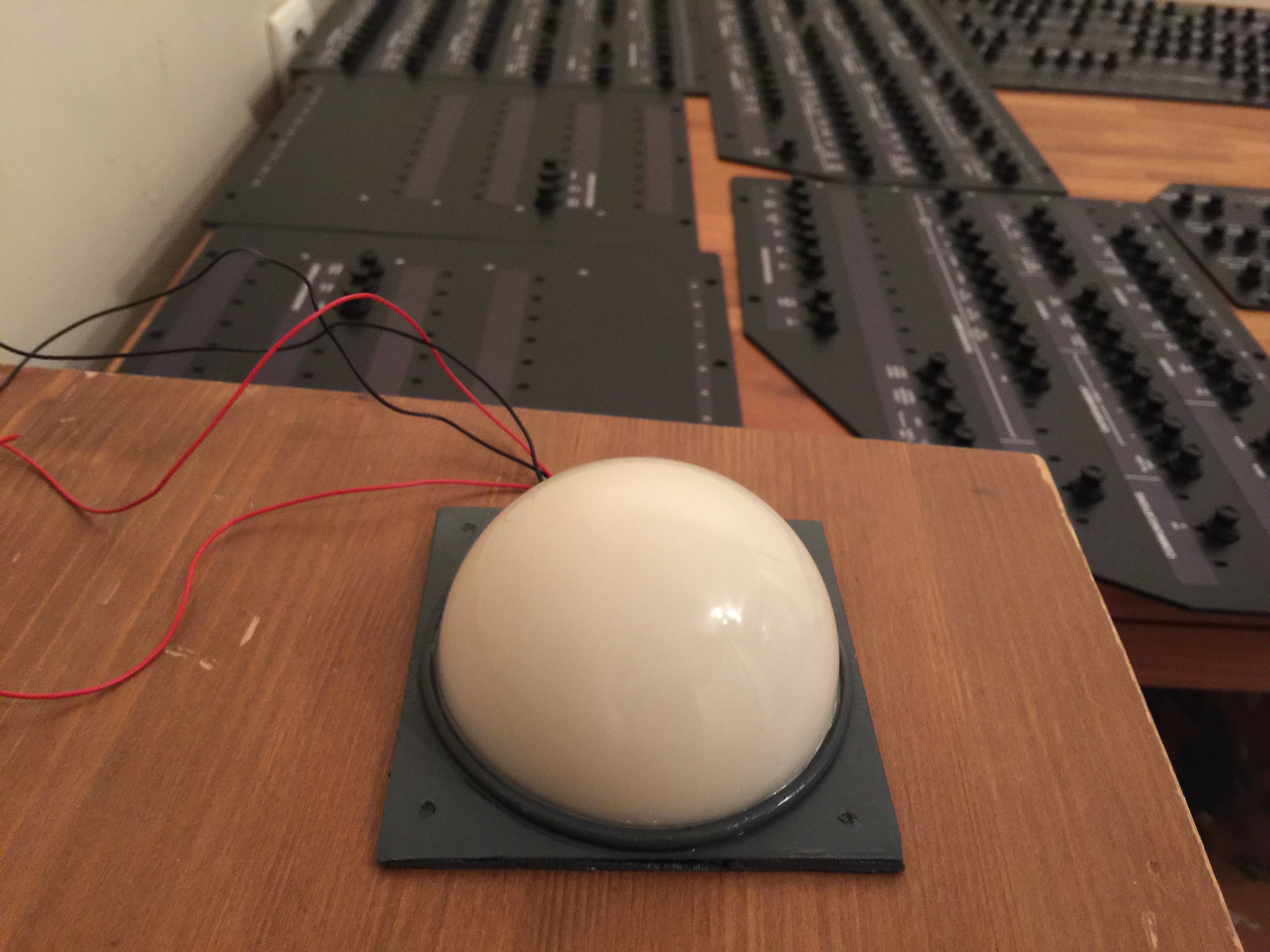

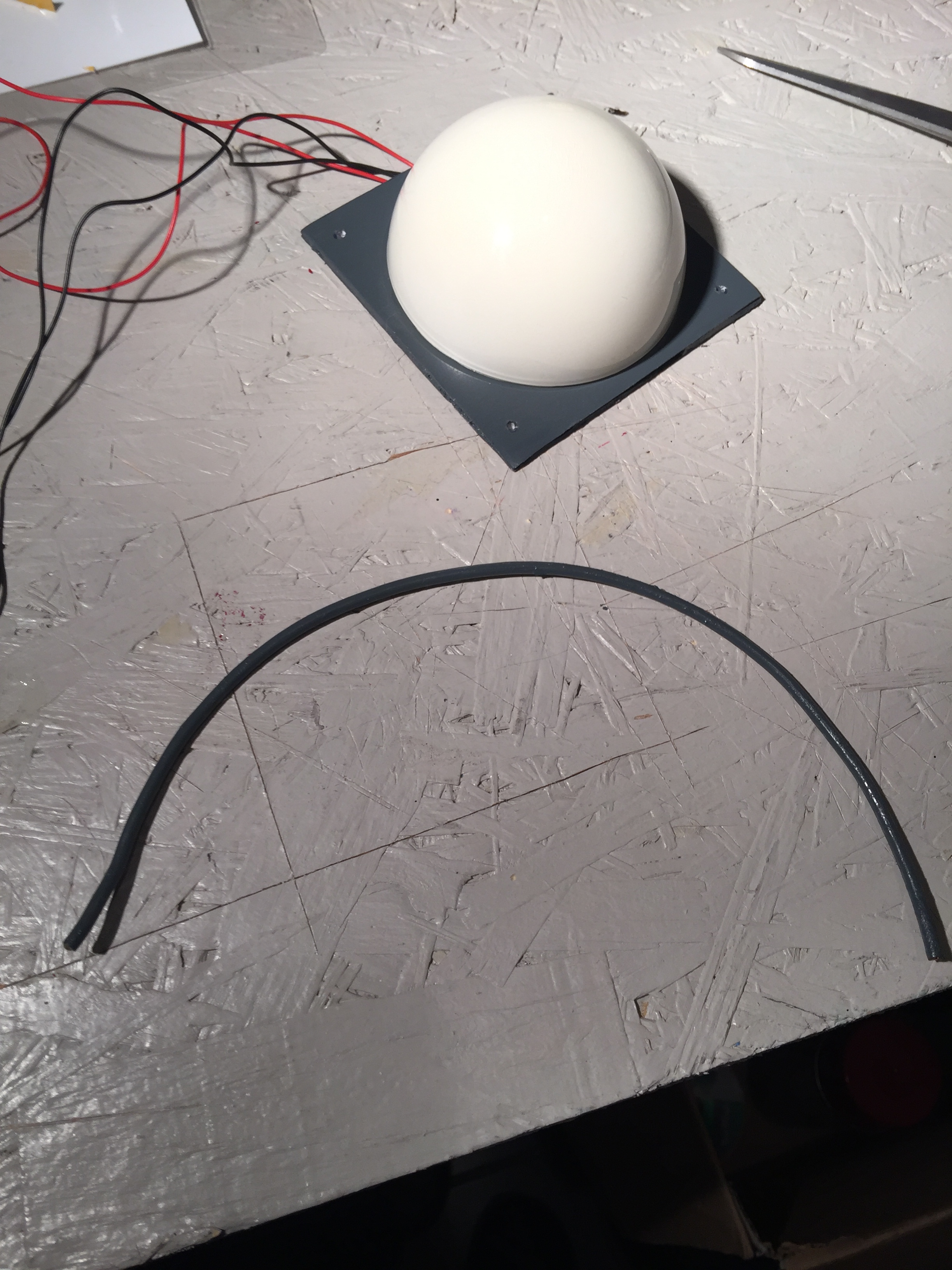

Dernière étape pour la finition, un câble souple électrique que j’ai peint de la même couleur que le support et qui vient se coller tout autour du dome

img_2497 img_2498

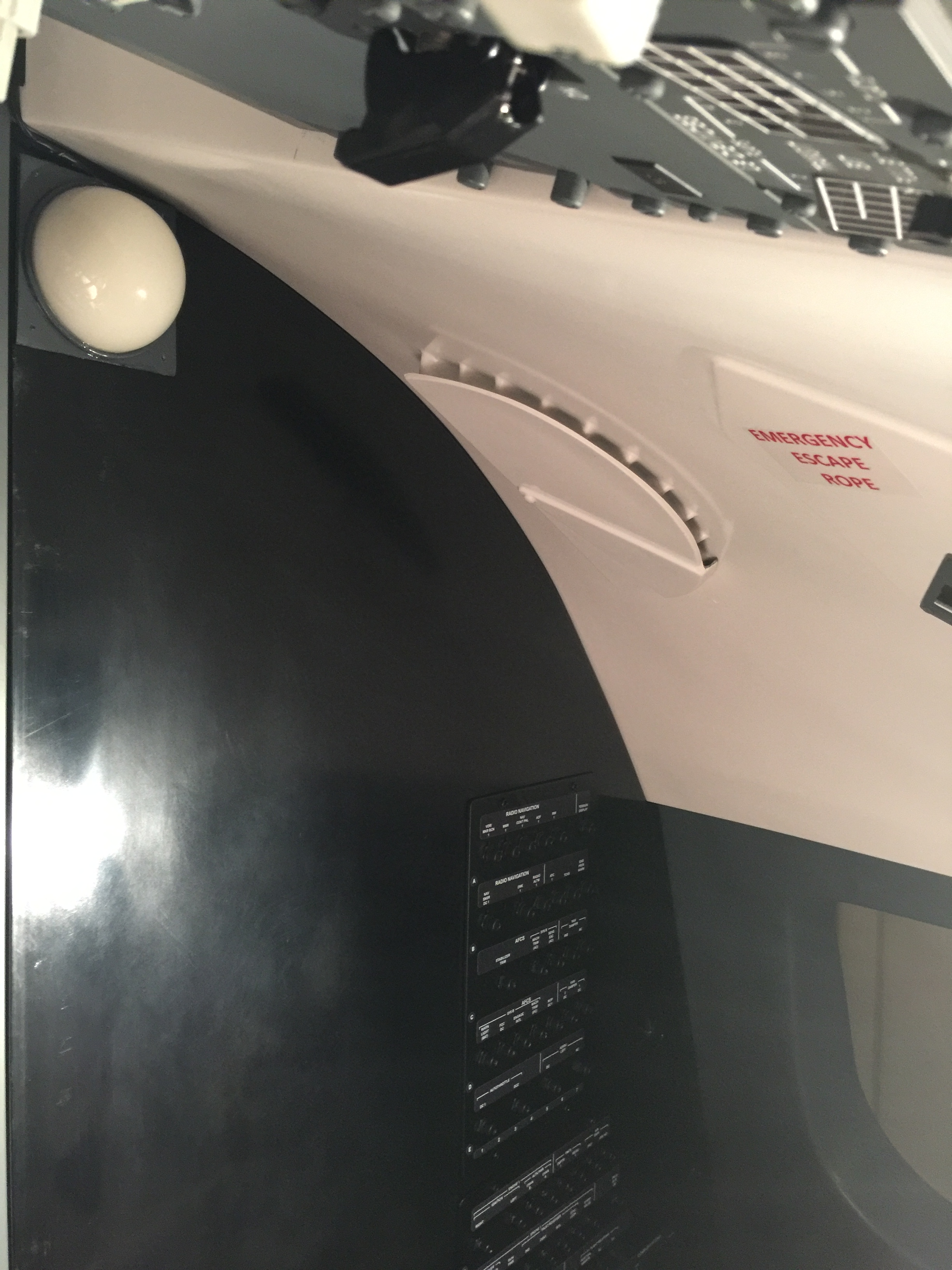

Je positionne le dome avec son support sur le panneau des brakers

img_2507

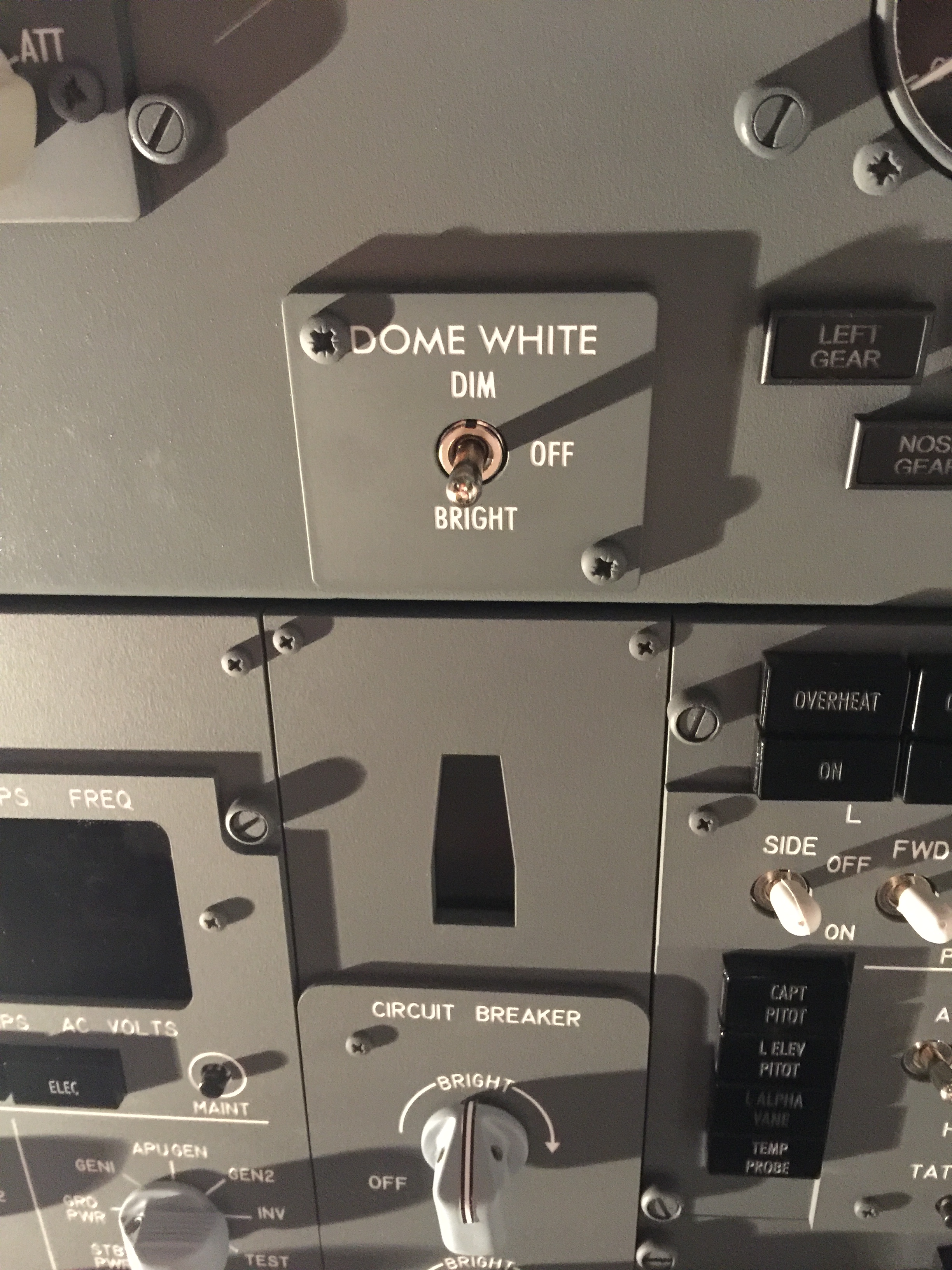

Le tout connecté au switch correspondant sur l’AFT overhead. Le ground est commun aux 2 connections et le + des 3 leds connecté sur le pin DIM du switch, le + des 2×3 leds connecté au pin BRIGHT du switch

img_2506

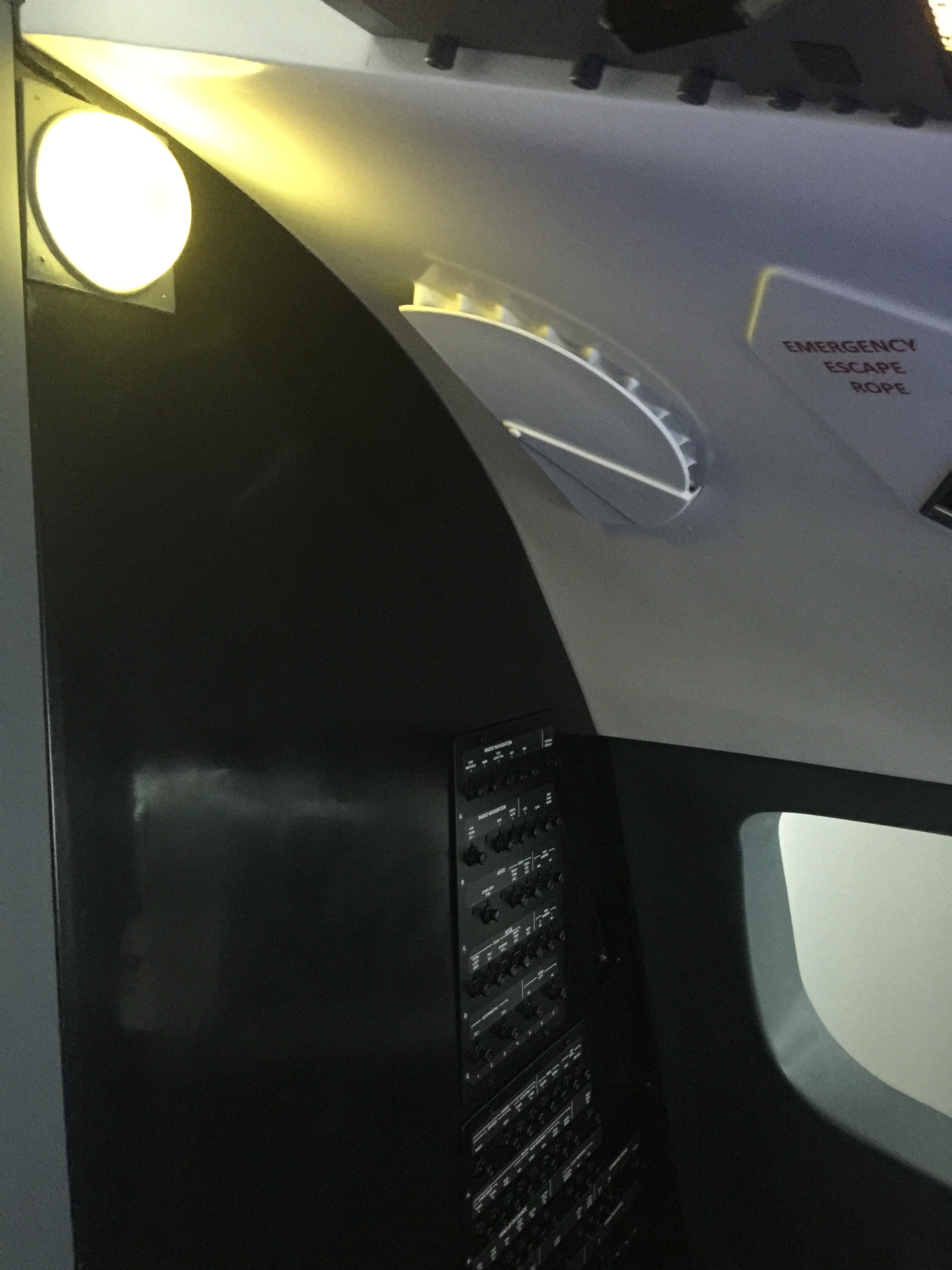

Test en position DIM

img_2503

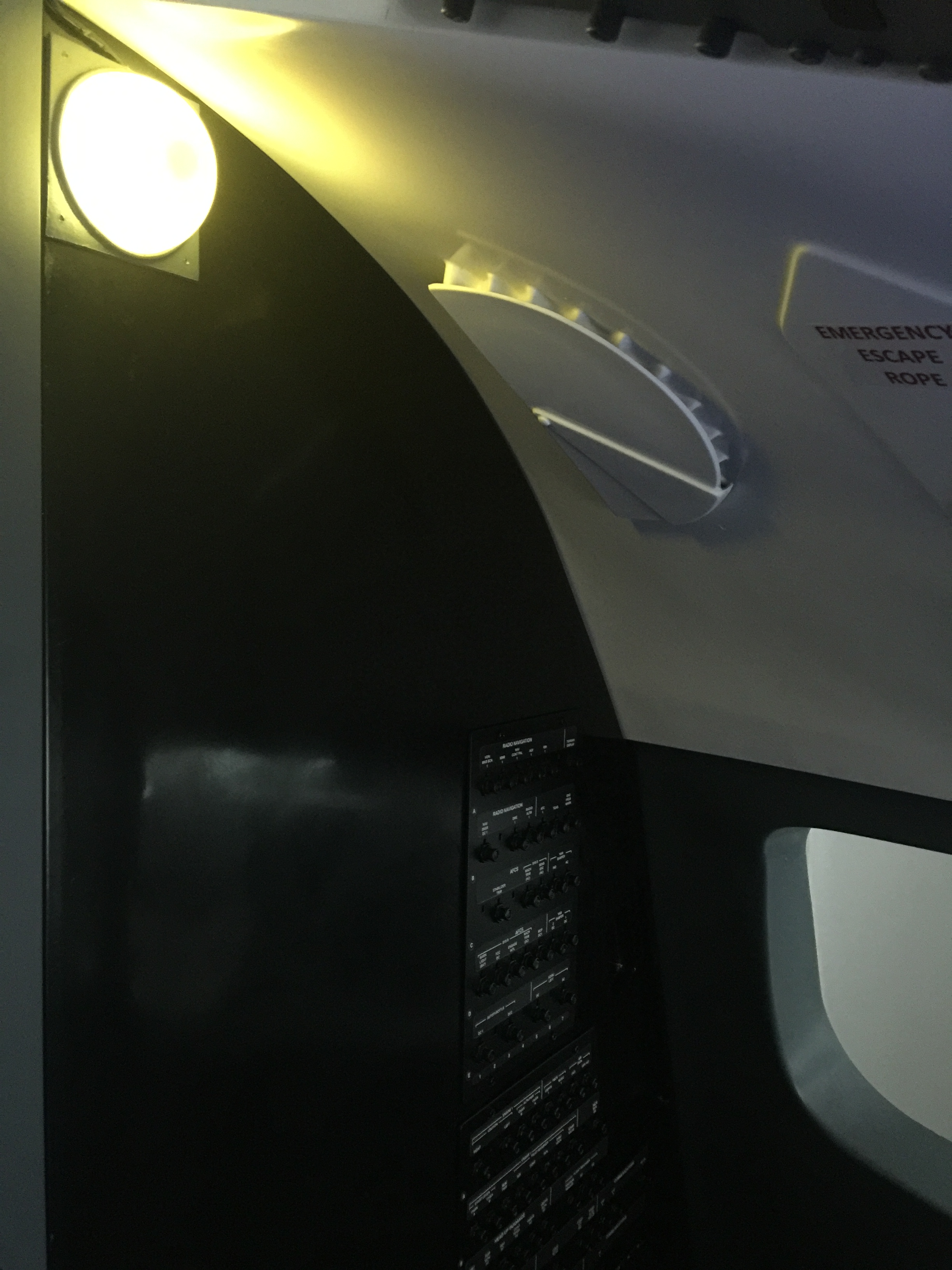

Test en position BRIGHT

img_2502

La différence n’est pas flagrante sur les photos mais bien visible à l’oeil

Comme évolution, je prévois d’ajouter plus de morceaux de rubans de leds à l’intérieur du dome car l’intensité lumineuse pourrait être plus forte.
