Strobes externes

Poster un commentaire

03/02/2017 par Stephane

Mise en place de strobes lights externes avec 2 petits bandeaux de leds.

Au départ j’avais connecté le système sur la carte relay de chez OC mais le bruit du relay était trop fort et on avait l’impression d’entendre un clignotant de voiture

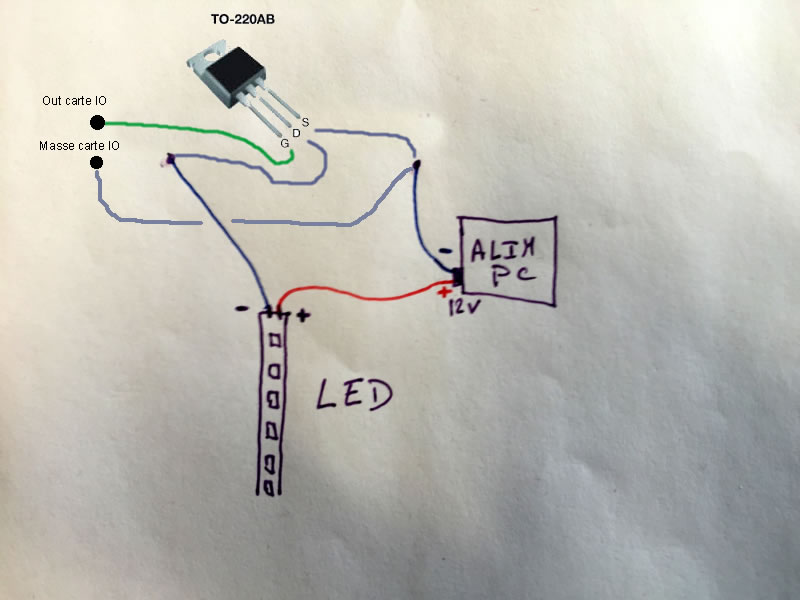

Sur les bons conseils de Fab du forum http://www.flight-pilote.com, j’ai changé le système et fait la connection sur un transistor de cette manière

stobe

Et le resultat est sans appel, plus de bruit de relay qui claque



Le tout est géré avec un peu de code Sioc



Var 1136, name LIGHT_POS_2, static, Link IOCARD_SW, Device 5, Input 20
// Lights Position: Strobe
{
  IF &LIGHT_POS_2 = 1
  {
    &Strobe = 1
  }
  ELSE
  {
    &Strobe = 0
  }
}

Var 1142, name Strobe, static // Position: On
{
  &rel_strobe = 0
  IF &Strobe = 1
  {
    &Clignot = 500000
	&Clignot = TIMER 1 -1 50
  }
  ELSE
  {

	&Clignot = 1
	&rel_strobe = 0
  }
}

Var 1372, name rel_strobe, Link USB_RELAYS, Device 6, Output 7
//Le relai a été changé par un output de la mastercard vers le transistor
// pour activer les strobes
{
  IF  &rel_strobe = 1
  {
    &StrobeOff = DELAY 1 10
  }
}

Var 1373, name Clignot
{
  L0 = MOD &Clignot, 2
  &rel_strobe = L0 // allume ou éteint la led
}

Var 1374, name StrobeOff
{
  &rel_strobe = 0
  &StrobeOff = 0
}
