Alimentation du cockpit

Poster un commentaire

02/05/2017 par Stephane

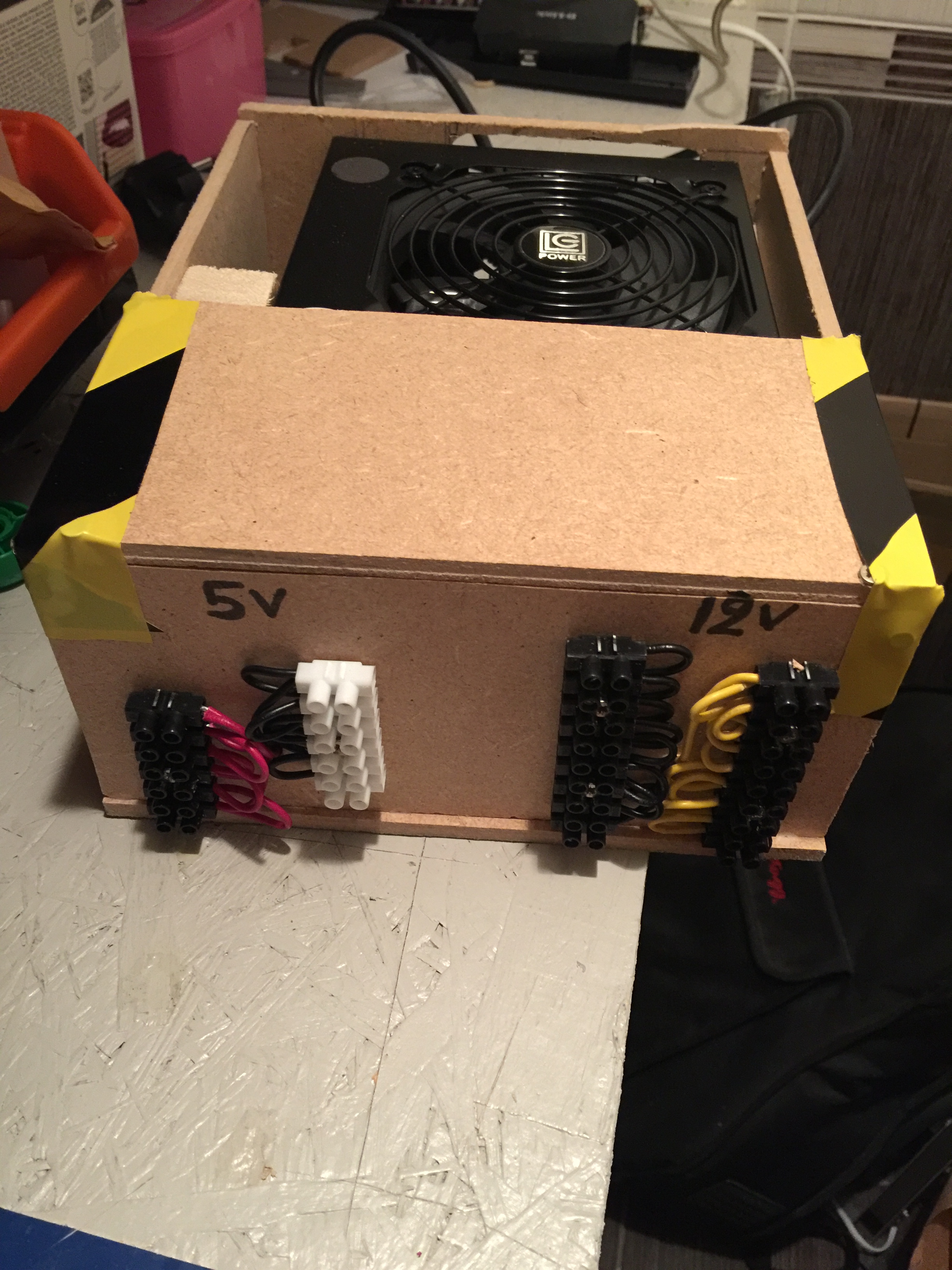

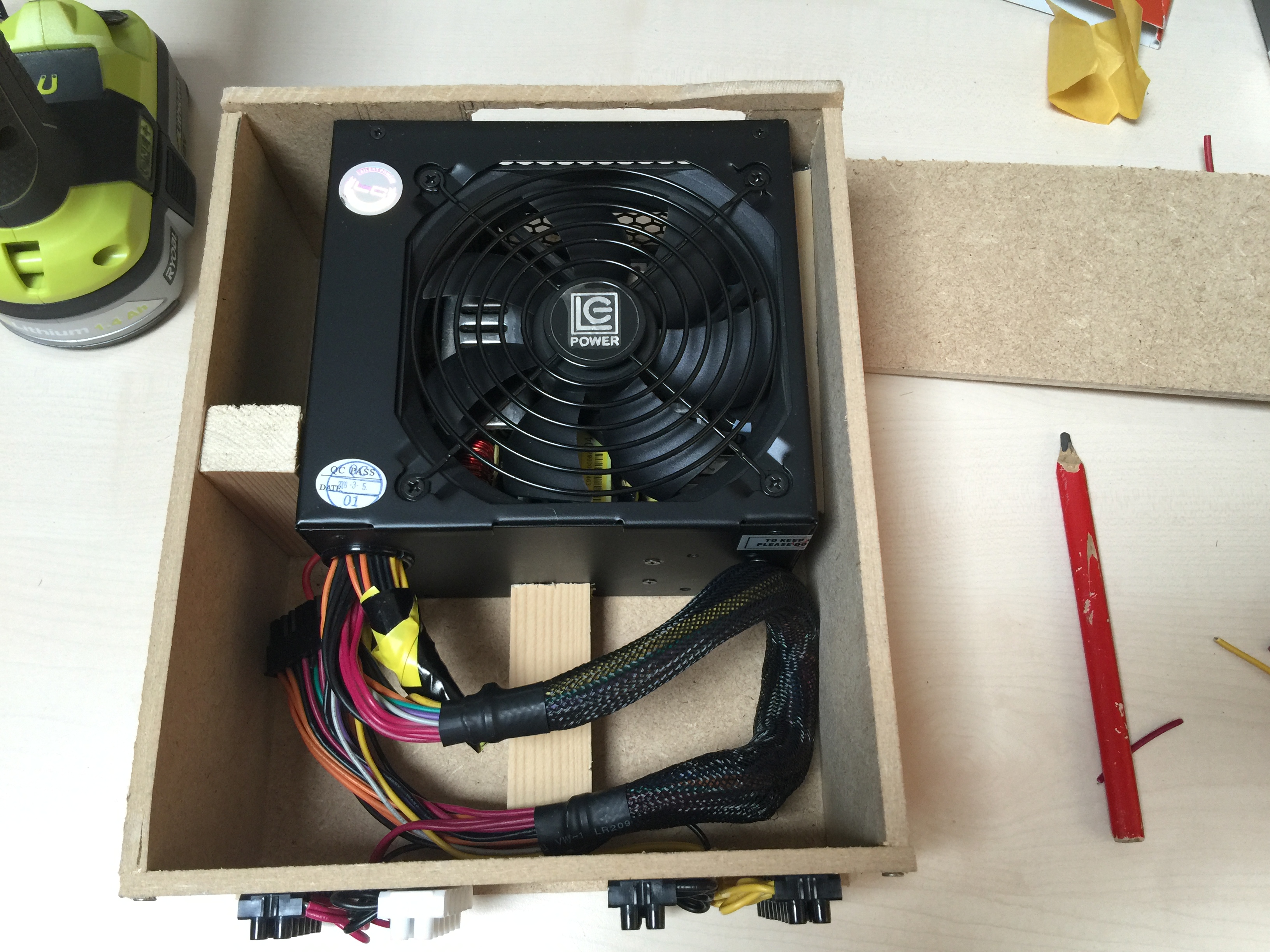

Ce week-end je me suis fait une petite boite pour y loger l’alimentation PC qui fournit l’électricité du cockpit en 12V et 5V.

Jusqu’à présent l’alim PC était posé dans le MIP avec tous ses câbles pendants. Je voulais faire quelque chose d’un peu plus propre.

Tout d’abord j’ai coupé tous les câbles pour ne garder que les câbles de l’alimentation principale.

Ensuite il faut connecter le câble vert avec un des câbles noir (ground) pour que l’alimentation se mette en route lorsque qu’on la branche.

Je récupère le câble de couleur jaune et un câble noir pour le 12V.

Je récupère aussi un câble de couleur rouge et un câble noir pour le 5V.

Les couleurs de chaque câble correspondent à un voltage spécifique:

Jaune +12v
Bleu -12v
Rouge +5v
Blanc -5v
Orange +3.3v
Noir Ground
Vert Power ON
Gris indication Power on (le connecter à une resistance 330 ohm et une led pour avoir un visuel d’alimentation)

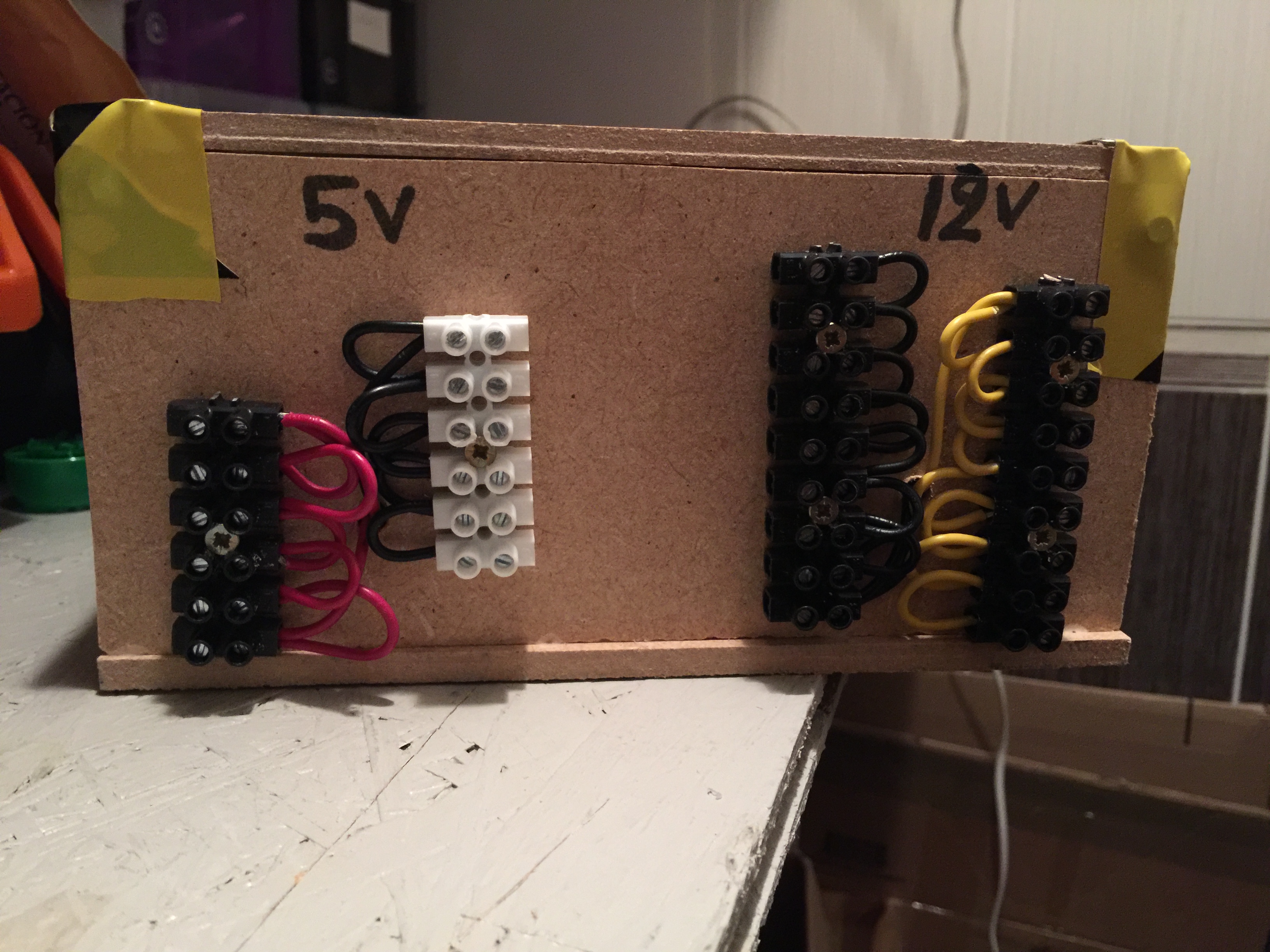

Je fais sortir le tout par l’arrière que je branche sur des dominos.

La solution domino ne me plait pas vraiment mais je n’ai pour l’instant pas trouvé mieux.

Prochaine étape, installation dans le MIP du cockpit.
