Autopilot Flight Director System Module

Poster un commentaire

05/02/2014 par Stephane

Mission du jour; installation de l’AFDS de chez Sismo côté commandant de bord.

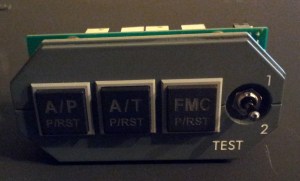

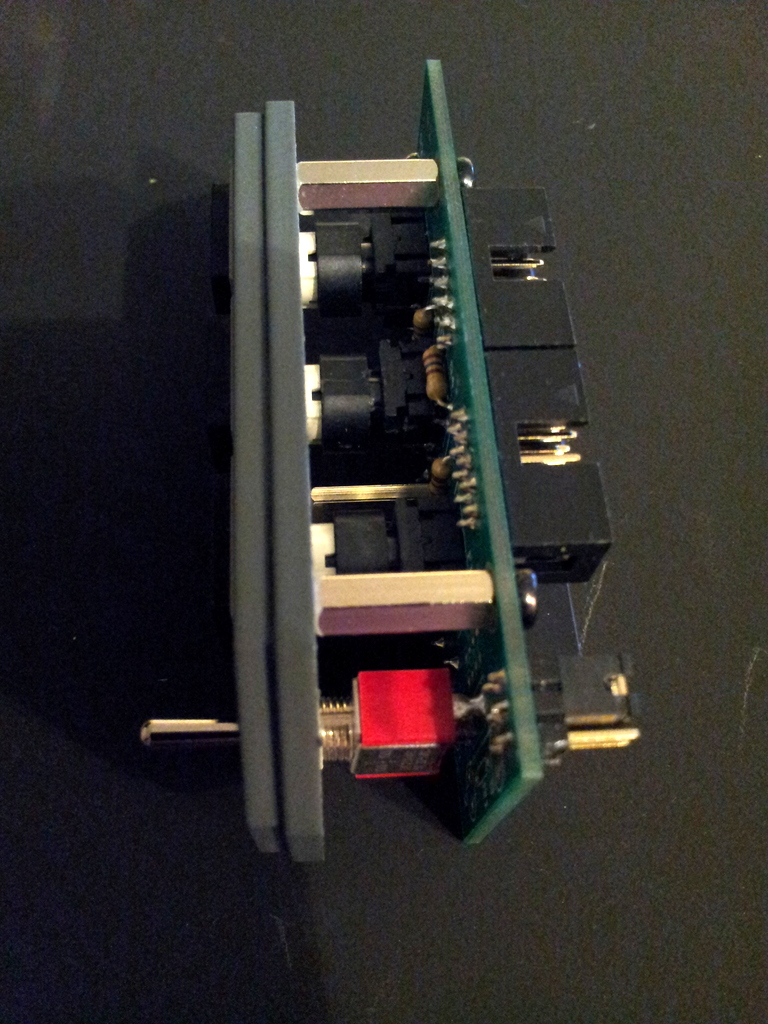

Aperçu du module

20140204_173320

20140204_173329

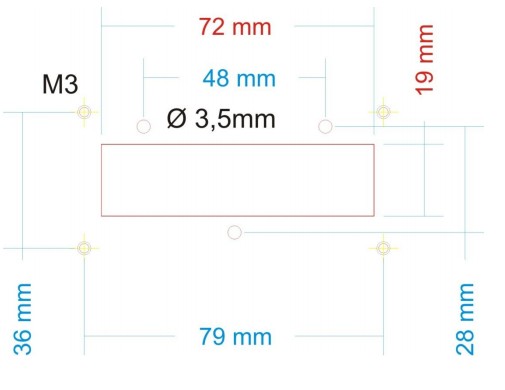

Première choses à faire découpe d’une ouverture sur le MIP pour faire passer les boutons et interrupteurs comme indiqué dans la doc Sismo

AFDS cutout

Il va falloir le démonter pour fixer le module sur le MIP.

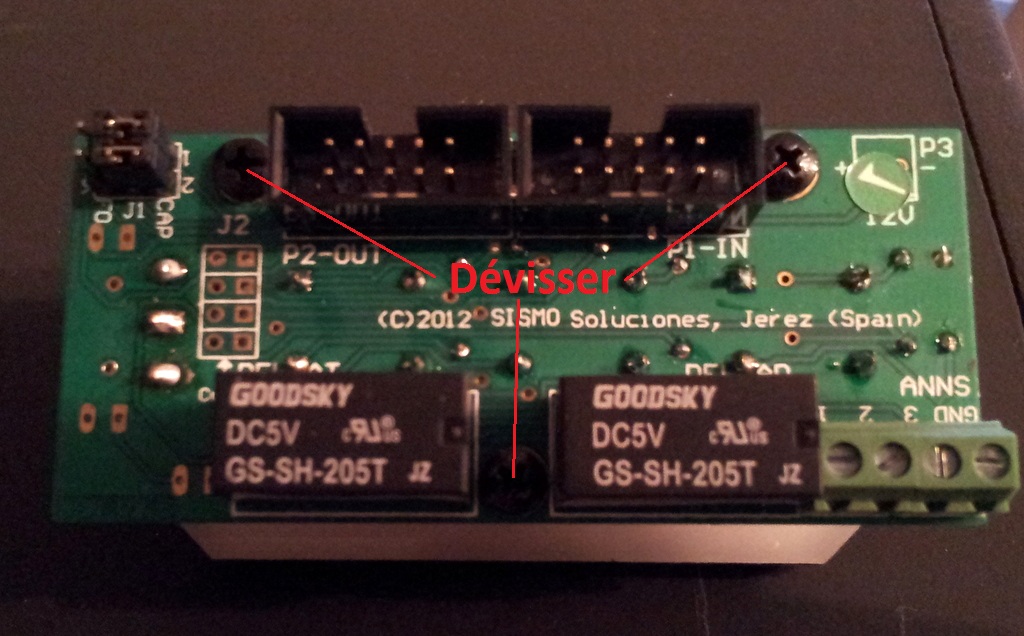

Au dos du module, il y a 3 vis à retirer

20140204_173346

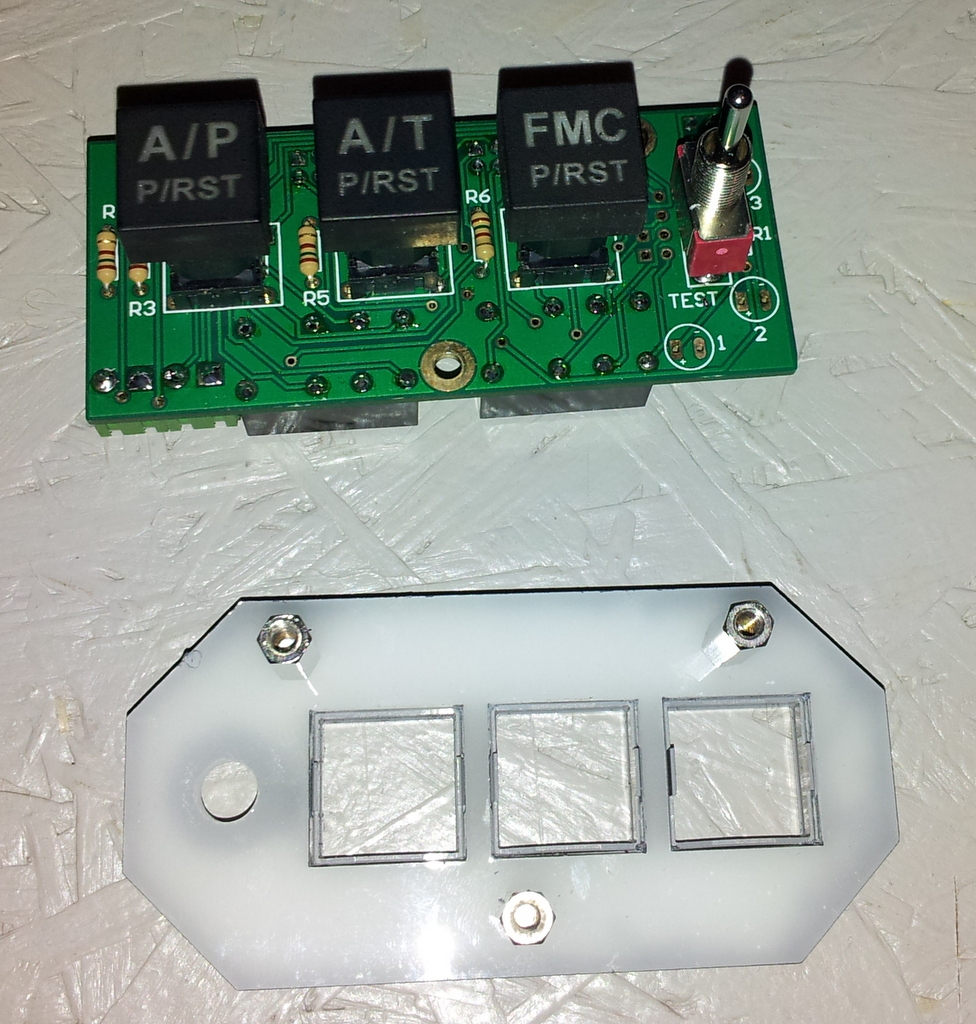

La partie panel s’enlève facilement.

20140204_173616

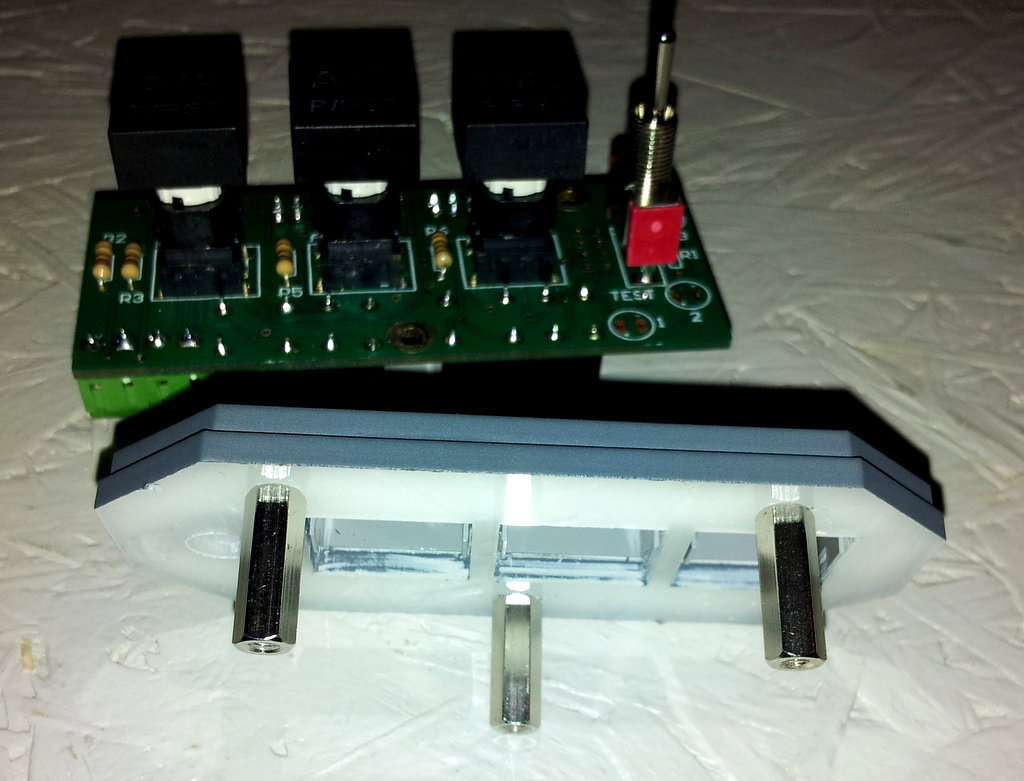

Il reste 3 entretoises à dévisser puisque le panneau du module va venir se poser devant le panneau du MIP et les entretoises vont se revisser à l’arrière.

20140204_173640

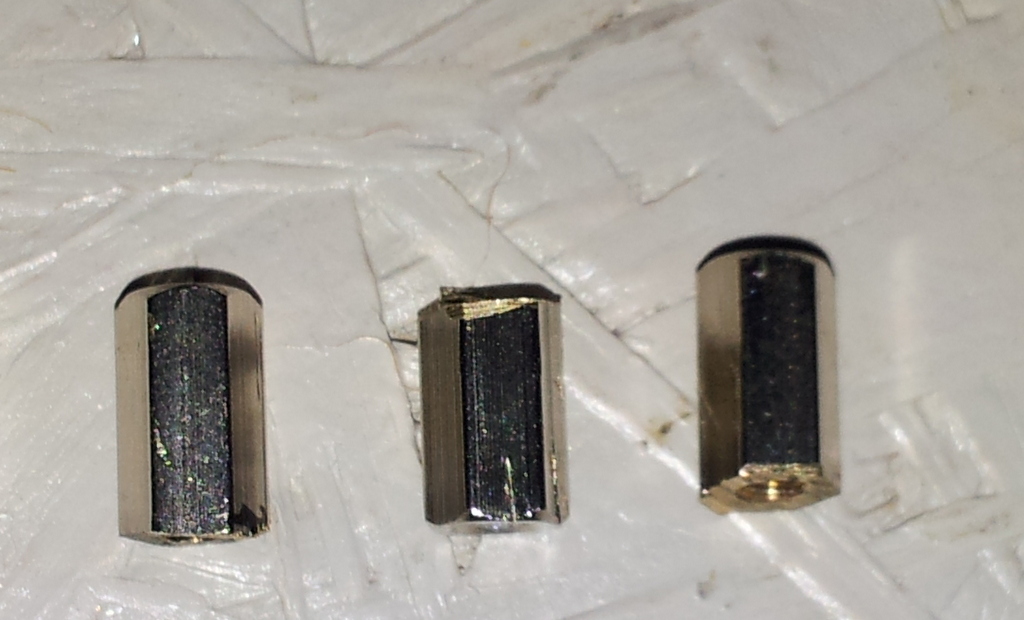

Il a fallu que je raccourcisse les entretoises sinon les boutons et l’interrupteur ne ressortent pas assez sur le devant du panneau. Donc découpe à la Dremel. La découpe n’est pas très précise mais cela ira quand même.

20140204_175451

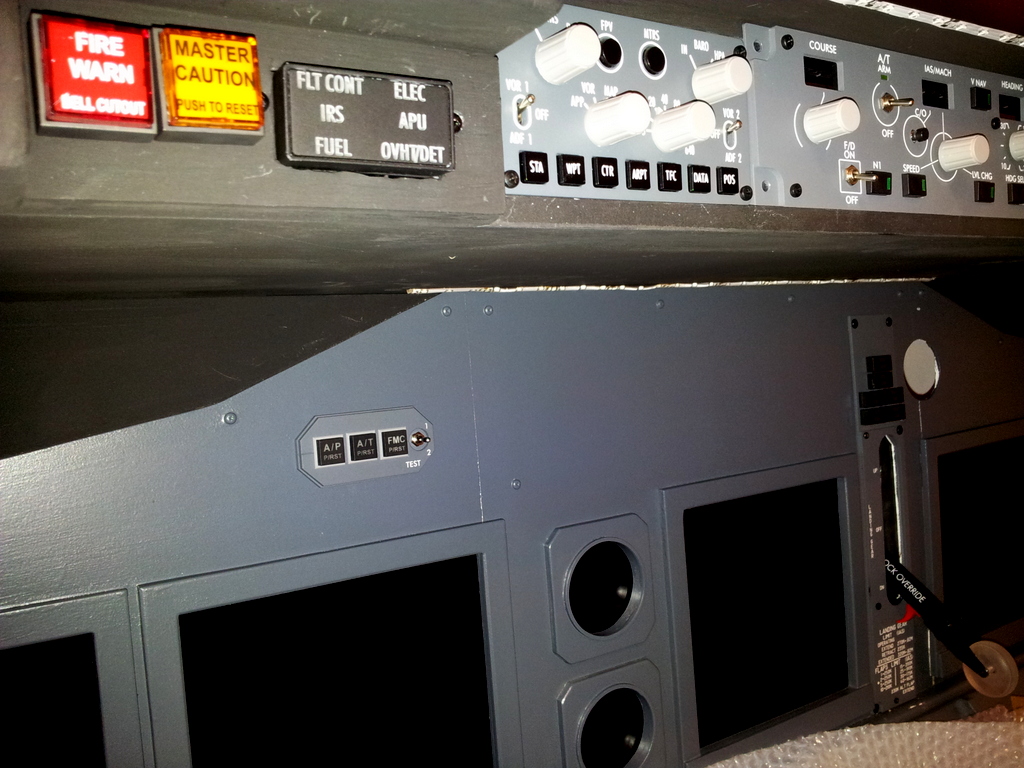

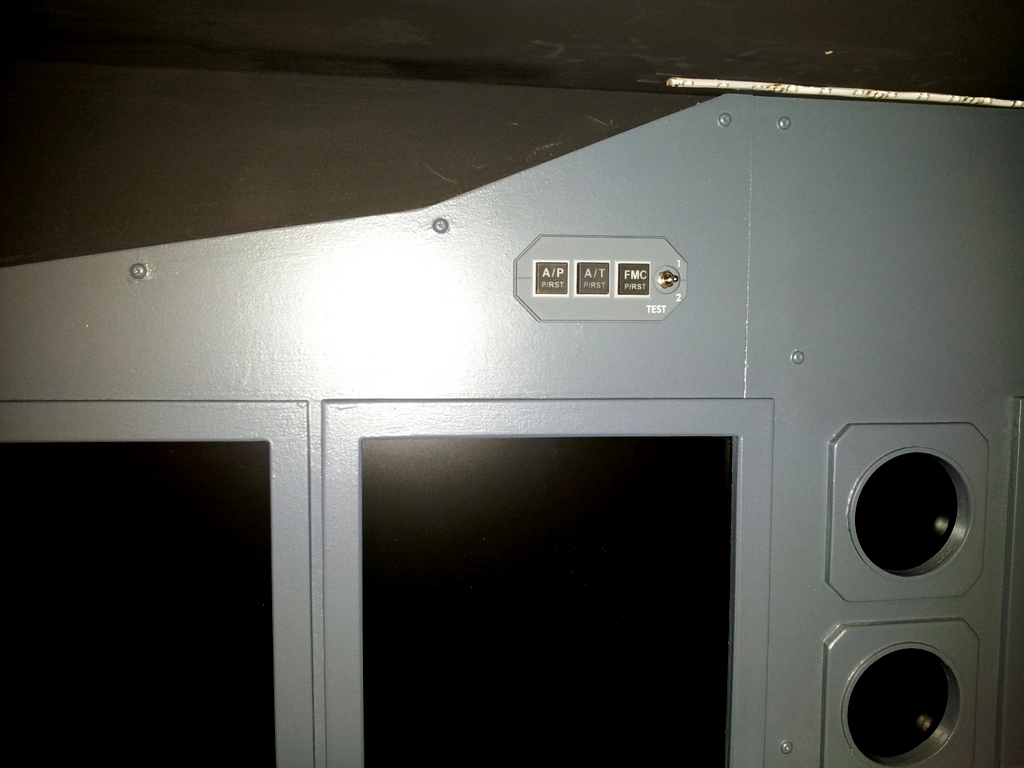

Fixation du panneau sur le MIP et à l’arrière, vissage des entretoises, enfichage du module et revissage des vis noires.

20140204_180222 20140204_180244

Il ne reste plus maintenant qu’à connecter ça à ma mastercard.

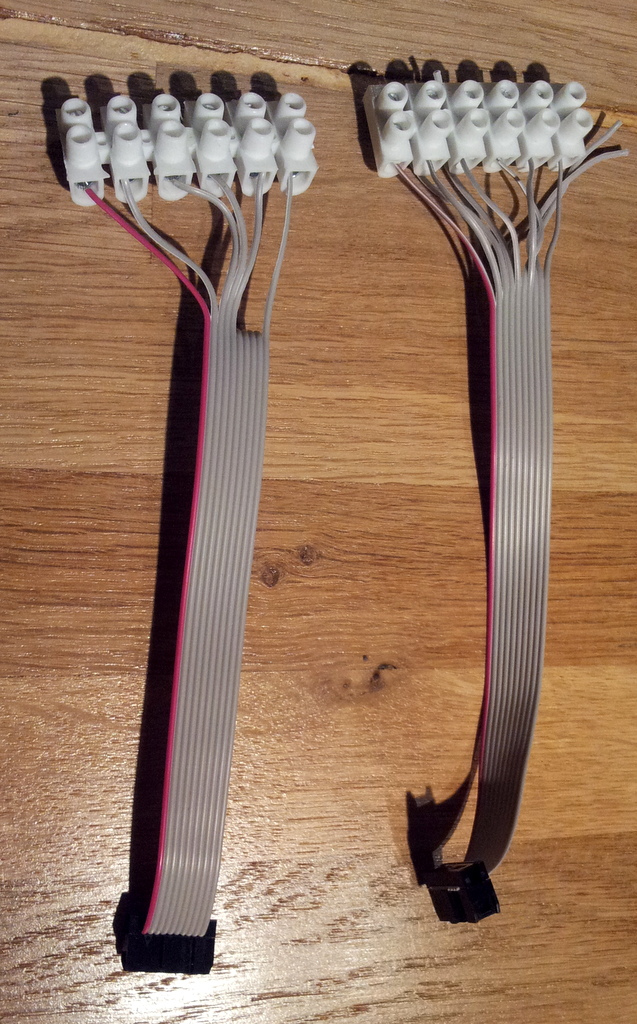

Les nattes sont déjà prêtes

20140205_061320
