Autopilot Flight Director System Module (2)

Poster un commentaire

11/02/2014 par Stephane

Connexion du module AFDS Sismo à la master card OC puis configuration dans Prosim.

Il y a une astuce par rapport à l’allumage des leds en fonction de la couleur ; ambre ou rouge.

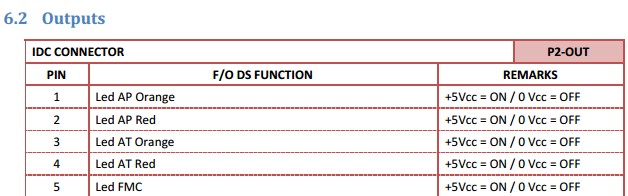

On voit sur la doc Sismo qu’il y a 1 port output pour ambre (orange) et 1 port output pour rouge:

sismoafds
Par exemple dans mon cas, l’output AP ambre est connecté à l’output 33 de la master card et l’output AP rouge est connecté à l’output 34 de la mastercard.
Au niveau de la mastercard, l’allumage en ambre se fait normalement en activant l’output correspondant : 33
Par contre pour activer la led rouge, si l’on active uniquement l’output 34, rien ne se passe.
En effet pour allumer la led en rouge, il faut activer l’output 33 ET l’output 34, en même temps, on entend un petit claquement au niveau du module (activation d’1 relais).

Donc dans Prosim, pour les configurations ASA (AP et AT) RED, il ne faut pas oublier d’affecter les 2 variables SIOC correspondantes aux output 33 et 34.

La démonstration en image activation du switch test 1

20140210_183307

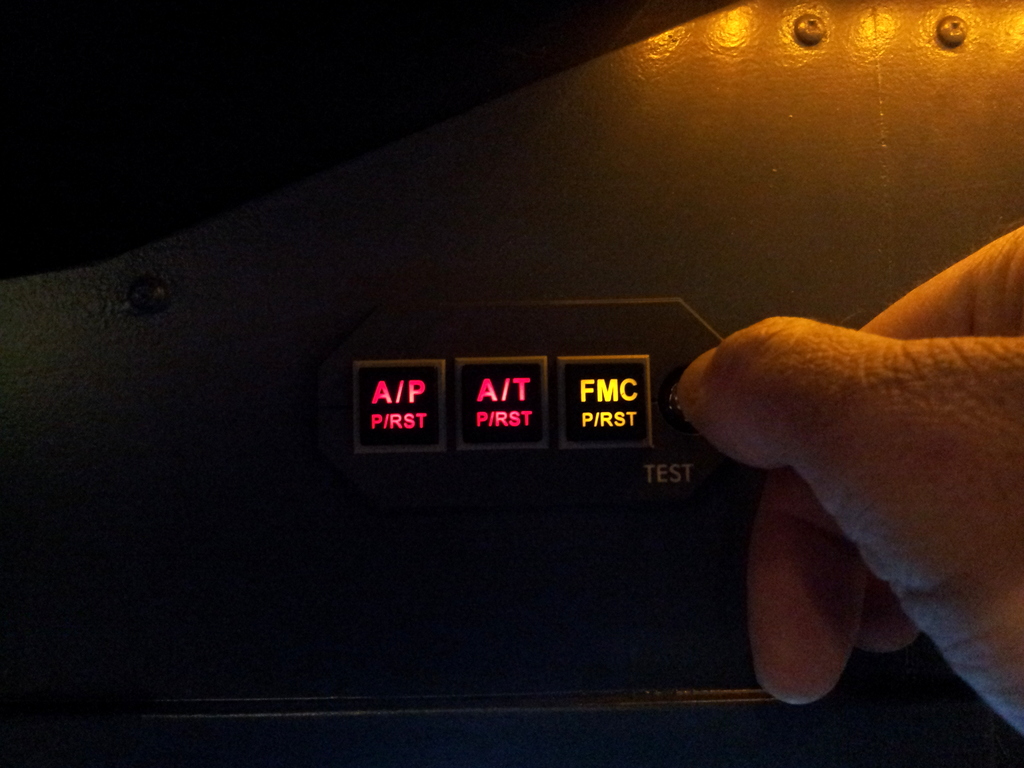

Activation du switch test 2, on entend bien le petit clack

20140210_183315
