B737 Engine Starter Switches Anders Simparts

Poster un commentaire

06/01/2018 par Stephane

Voila un moment que je voulais changer les switches de démarrage des moteurs. En effet je n’étais pas satisfait du mécanisme actuel (voir le fonctionnement ici https://stephane737ng.com/2014/09/24/overhead-panel-2/). J’ai du changer plusieurs fois de servos car au bout d’un moment ils cessent de fonctionner, ils sont comme bloqués et dans le vrai 737 pour pouvoir tourner le bouton il faut appuyer dessus ce qui n’était pas le cas avec ceux d’Opencockpits.

J’avais déjà repérer les switches que je voulais, ceux d’Anders http://anderssimparts.com/index.php?route=product/product&path=69&product_id=50

qui sont déjà utilisés par quelques personnes du forum Prosim.

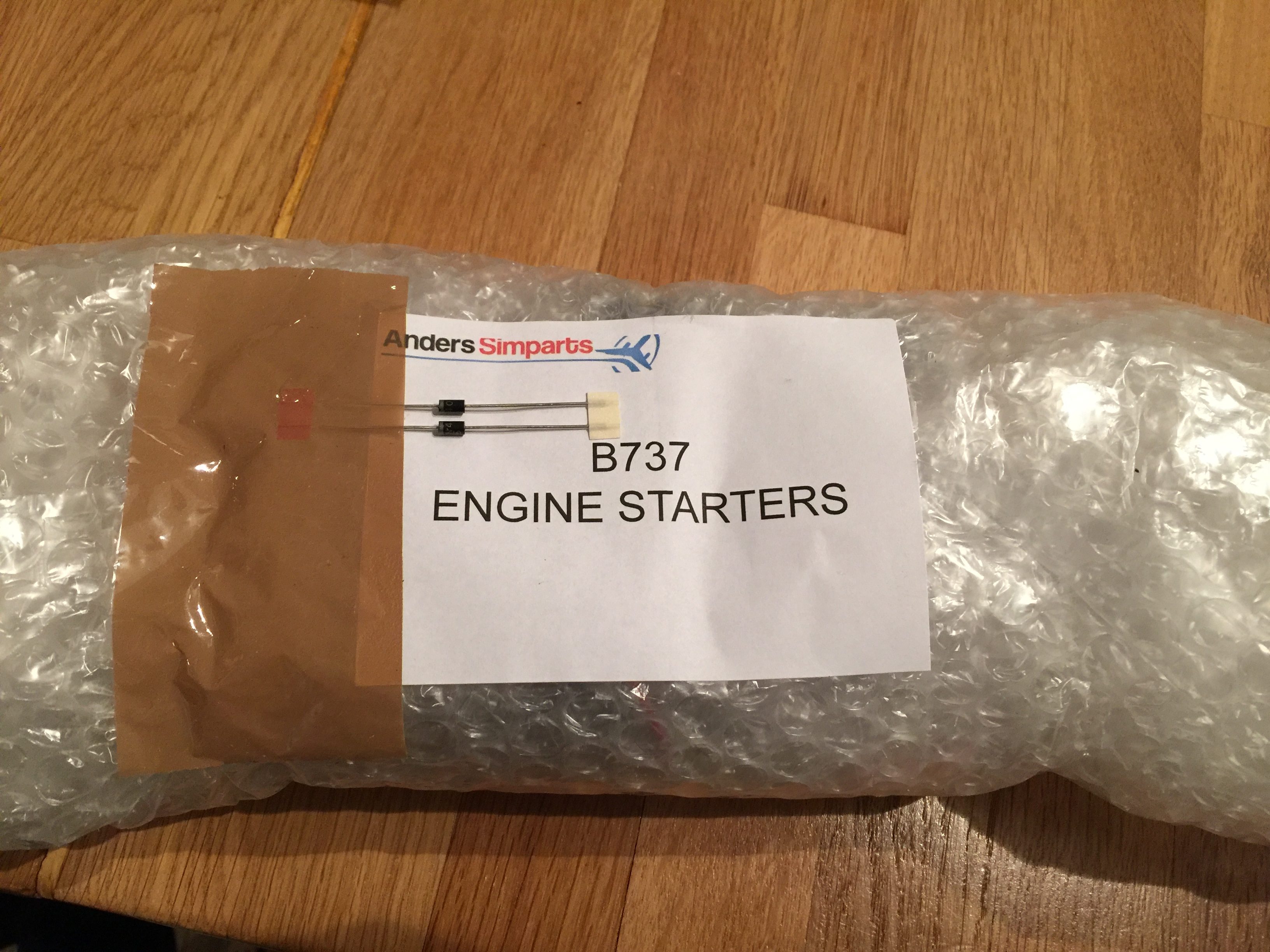

Je passe donc commande fin novembre et 4 semaines plus tard je reçois le colis tant attendu

Je m’empresse de déballer les switches et premier constat, la qualité de fabrication est au rendez-vous, c’est du solide et très bien conçu.

Le principe de fonctionnement est qu’un solénoide repousse le switch à N2 56% lorsque celui-ci est dans la position GRD. Fini les servos. Aussi pour pouvoir changer de position il faut obligatoirement pousser le switch.

Quelques photos

�ùù

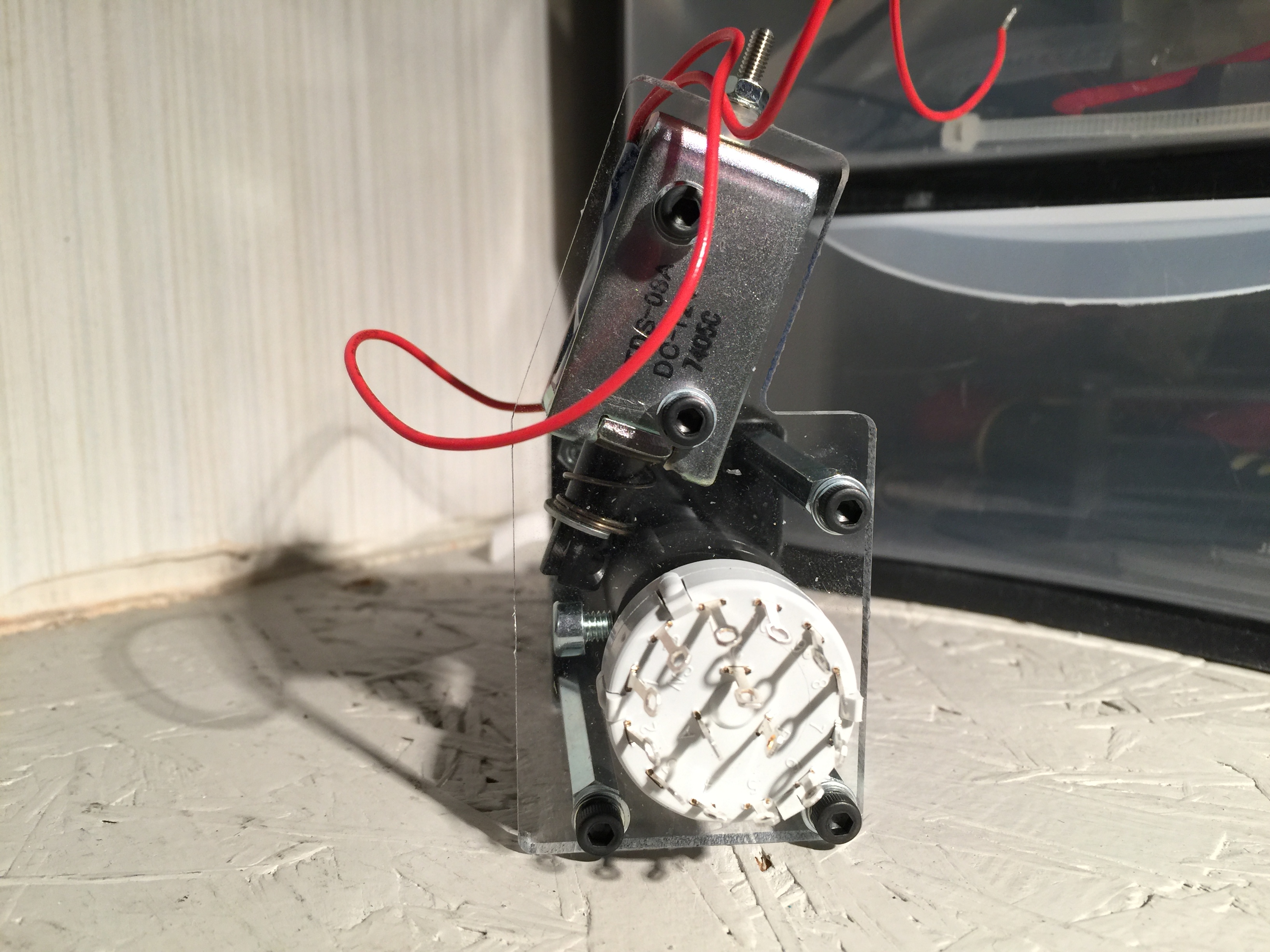

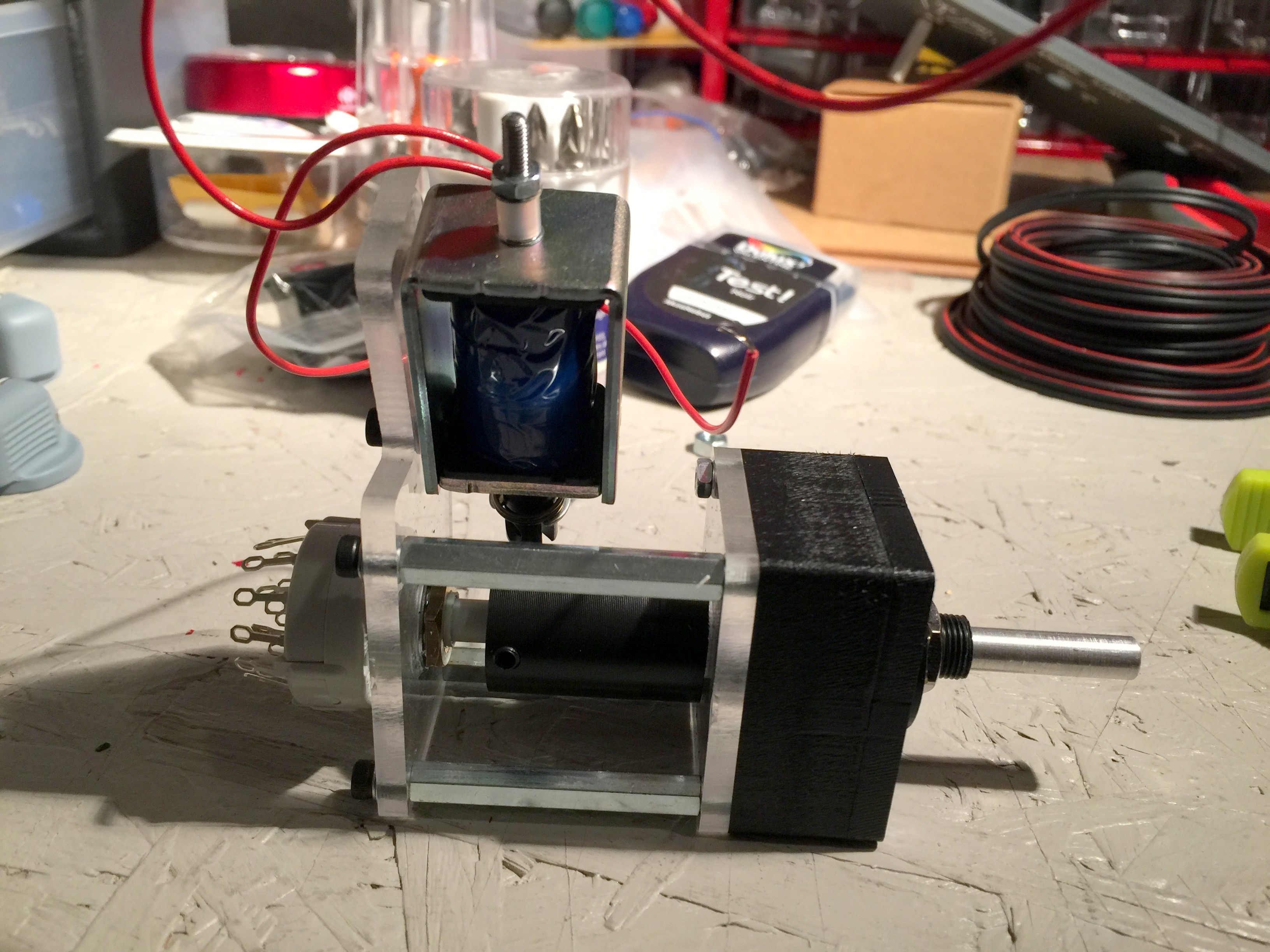

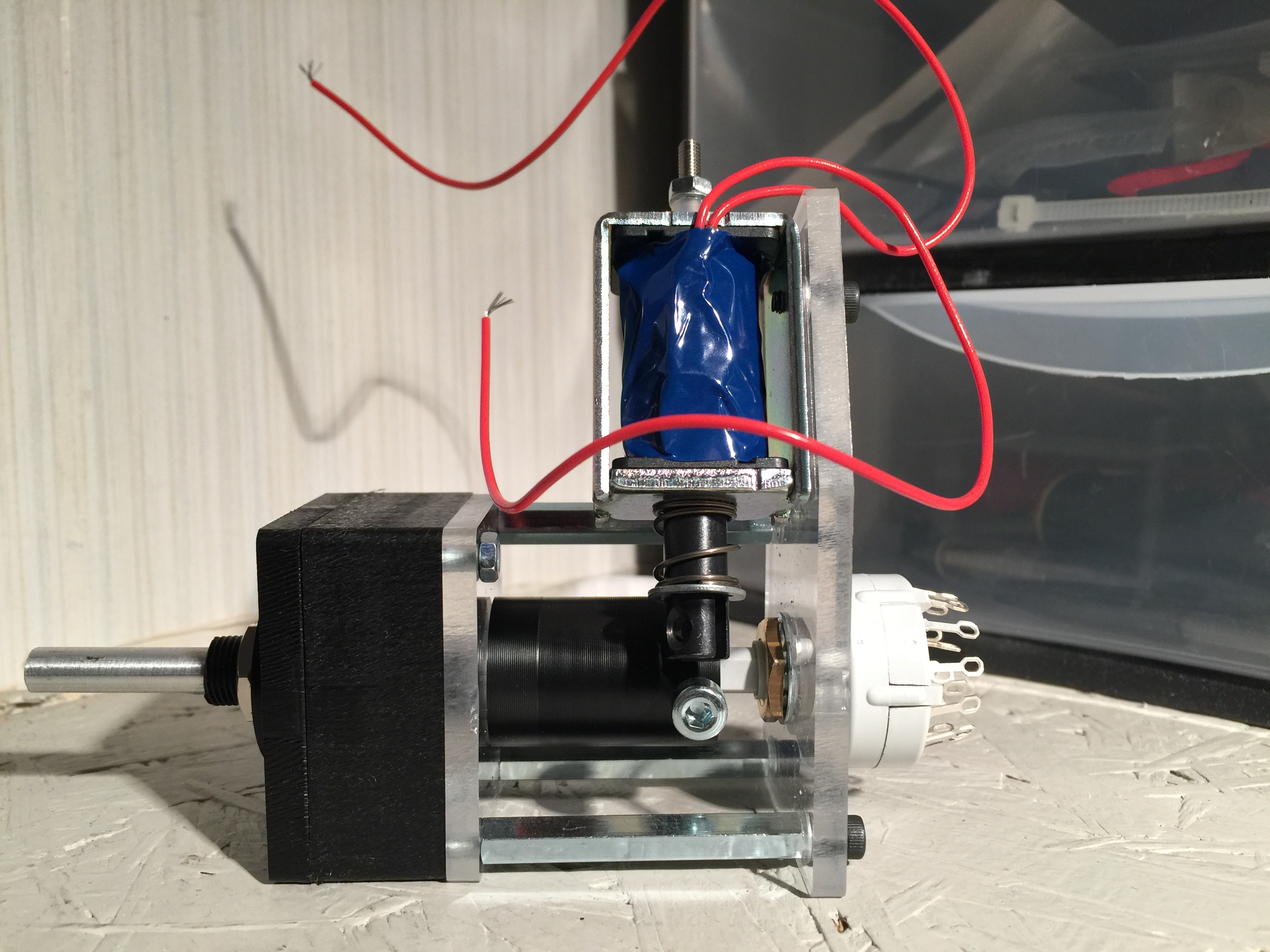

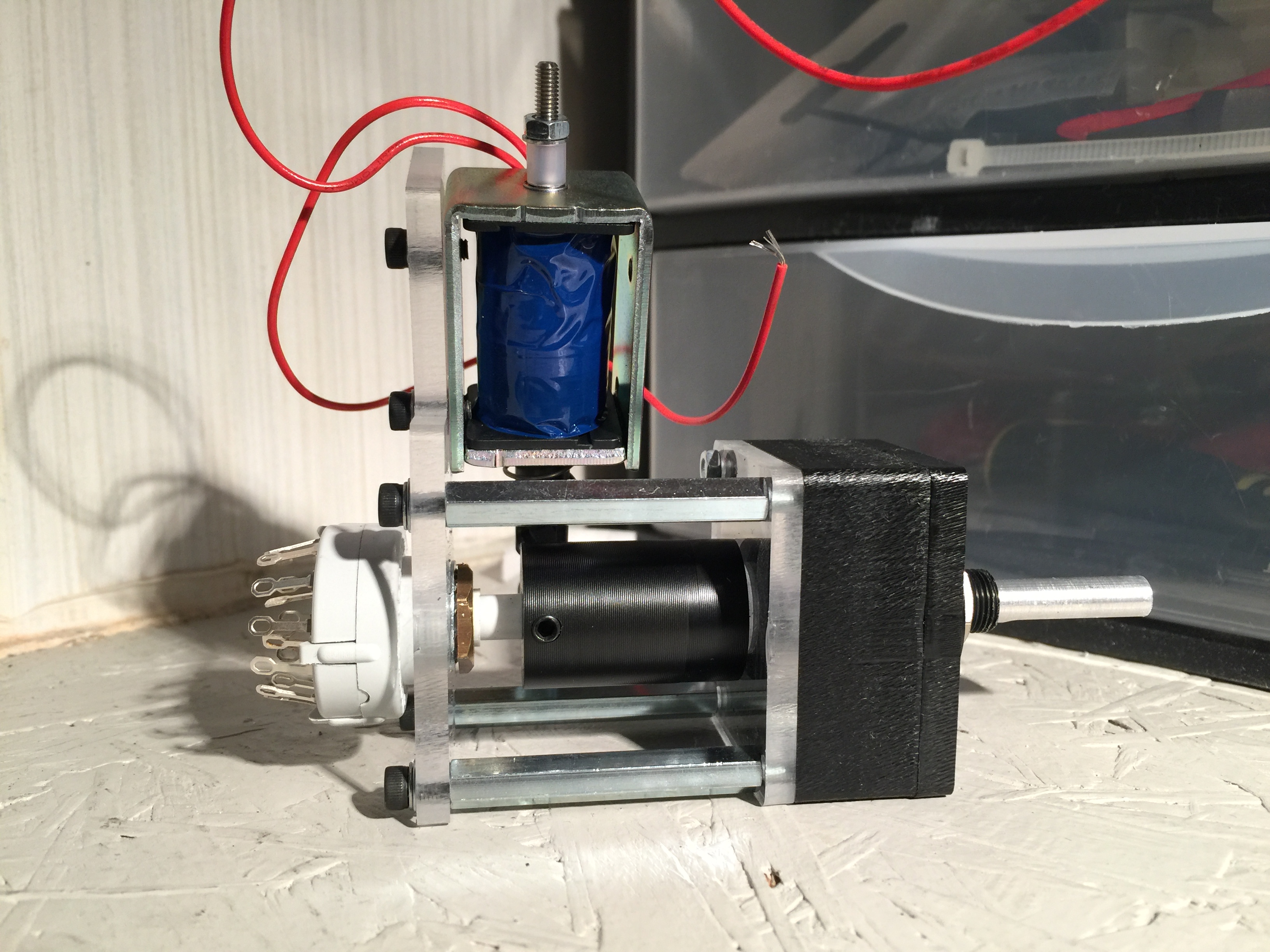

On voit bien ci-dessous le solenoide qui repoussera le switch en position OFF

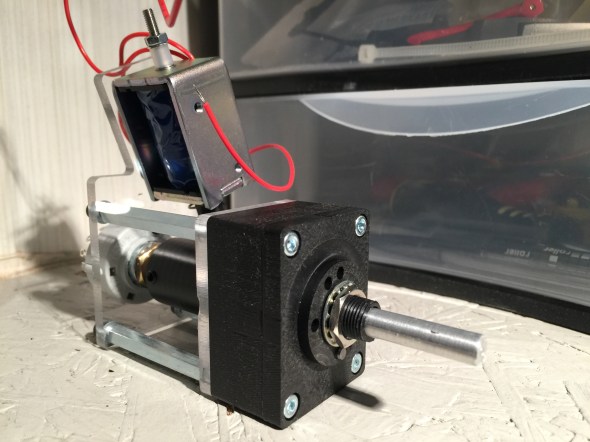

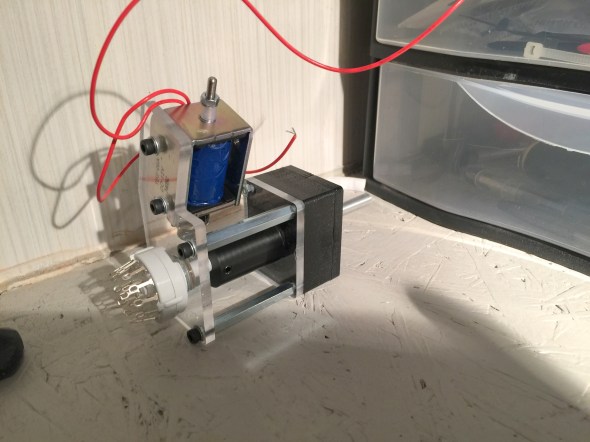

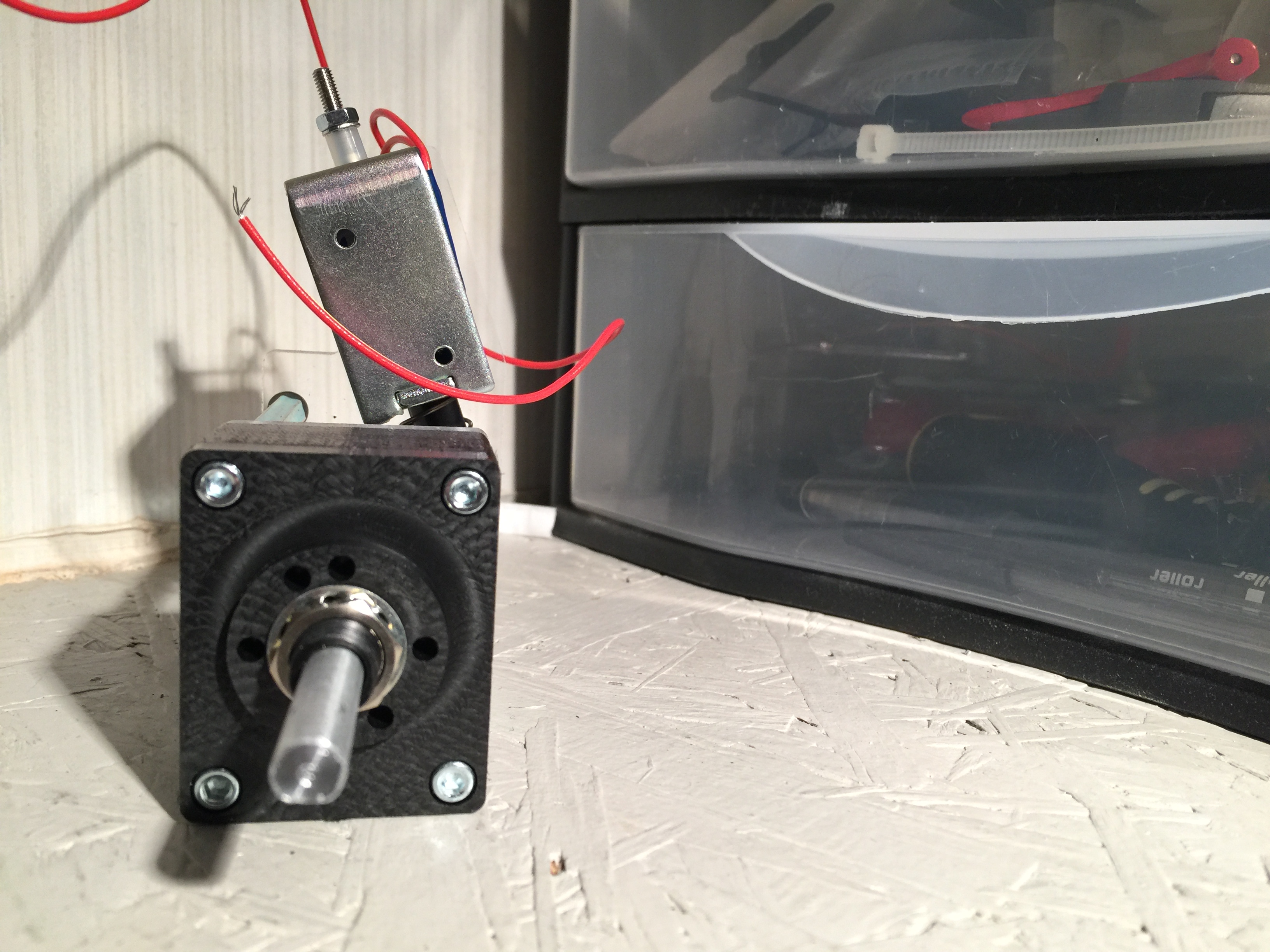

Les différents trous à la base du switch permettent de positionner un pin en metal qui permet de bien fixer le switch dans l’overhead. On peut positionner le pin dans un des trous ainsi cela permet d’adapter le switch à différentes configurations de panel.

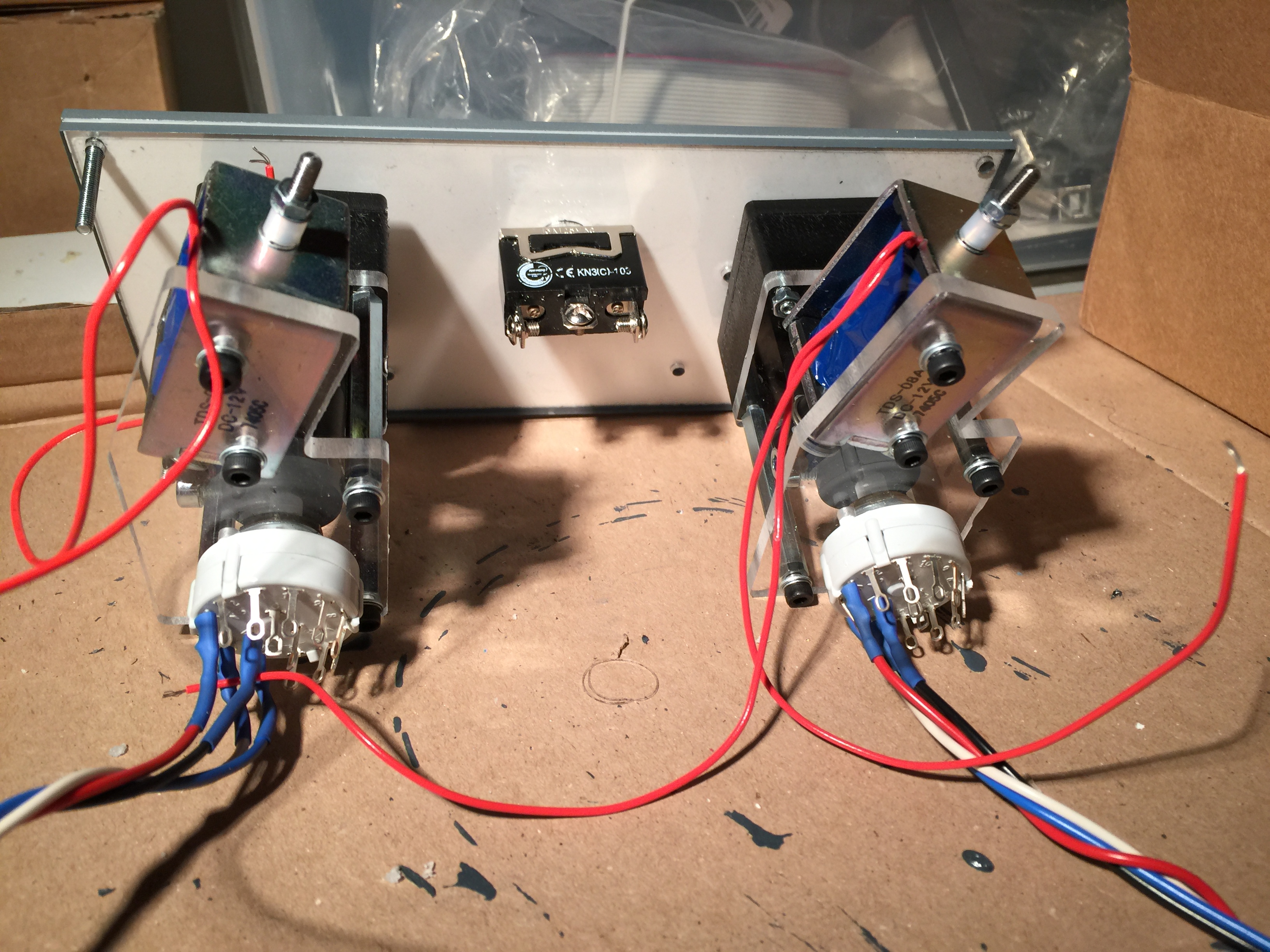

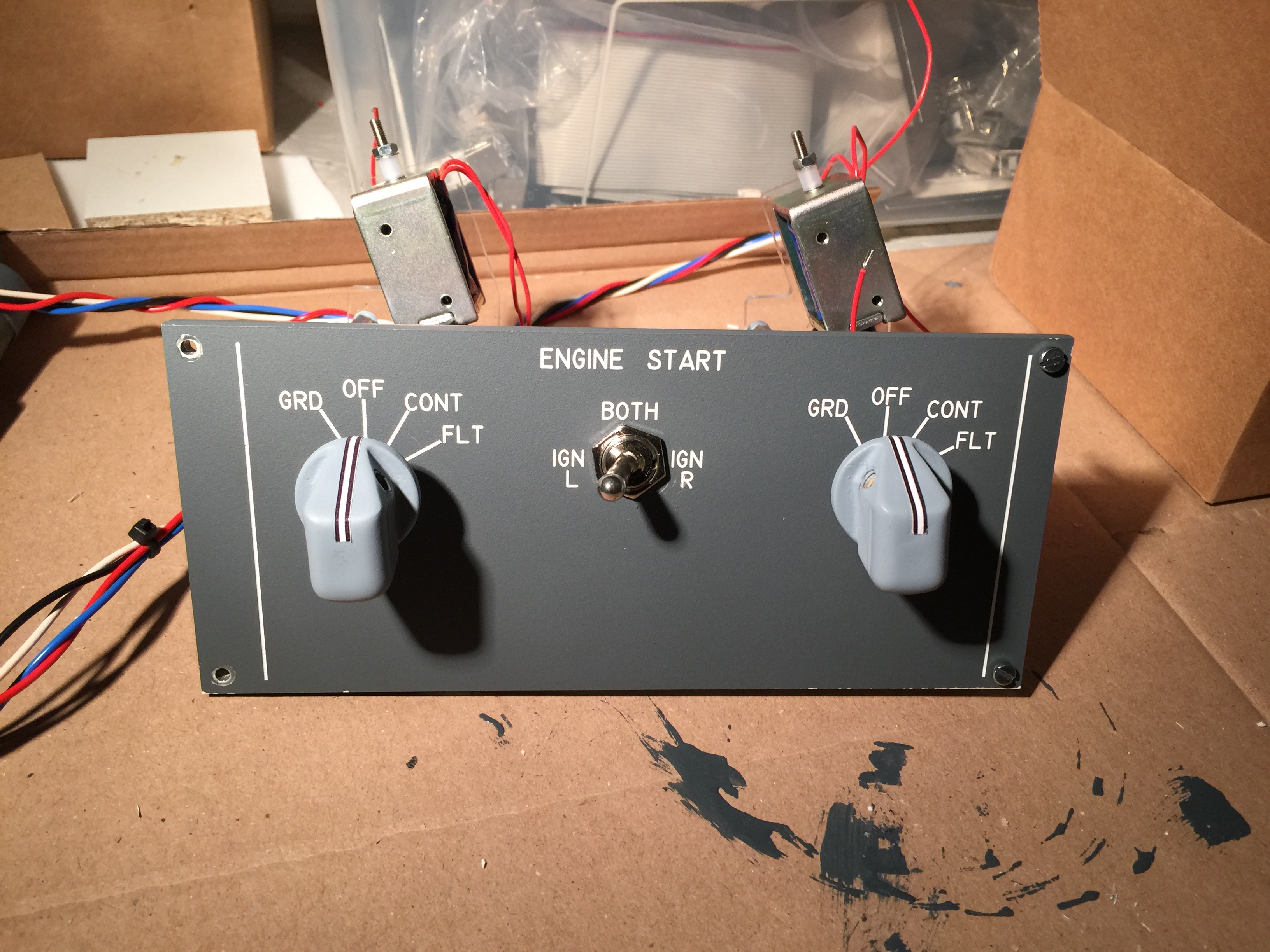

Les switches une fois montés sur le panel de l’overhead d’Opencockpits

J’avais un peu peur que ceux-ci soient trop haut et que cela ne passe pas dans le caisson de l’overhead mais c’est nickel.

Le solénoide est connecté en 12V à un relai de la carte qui est déjà utilisé pour le ventilateur https://stephane737ng.com/2017/09/04/ajout-dun-ventilateur/  Le relai est alors activé par une des sorties de libre de la master card de l’overhead.

Le N. de la sortie est à indiquer dans la config Prosim au niveau de Starter solenoid

Voici ce que cela donne en vidéo une fois le tout monté dans l’overhead



Je suis très satisfait de mon achat est Anders à été très disponible pour répondre à mes questions avant commande.
