Ajout d’un ventilateur

3

04/09/2017 par Stephane

J’ai ajouté un petit ventilateur USB au dessus du poste CDB

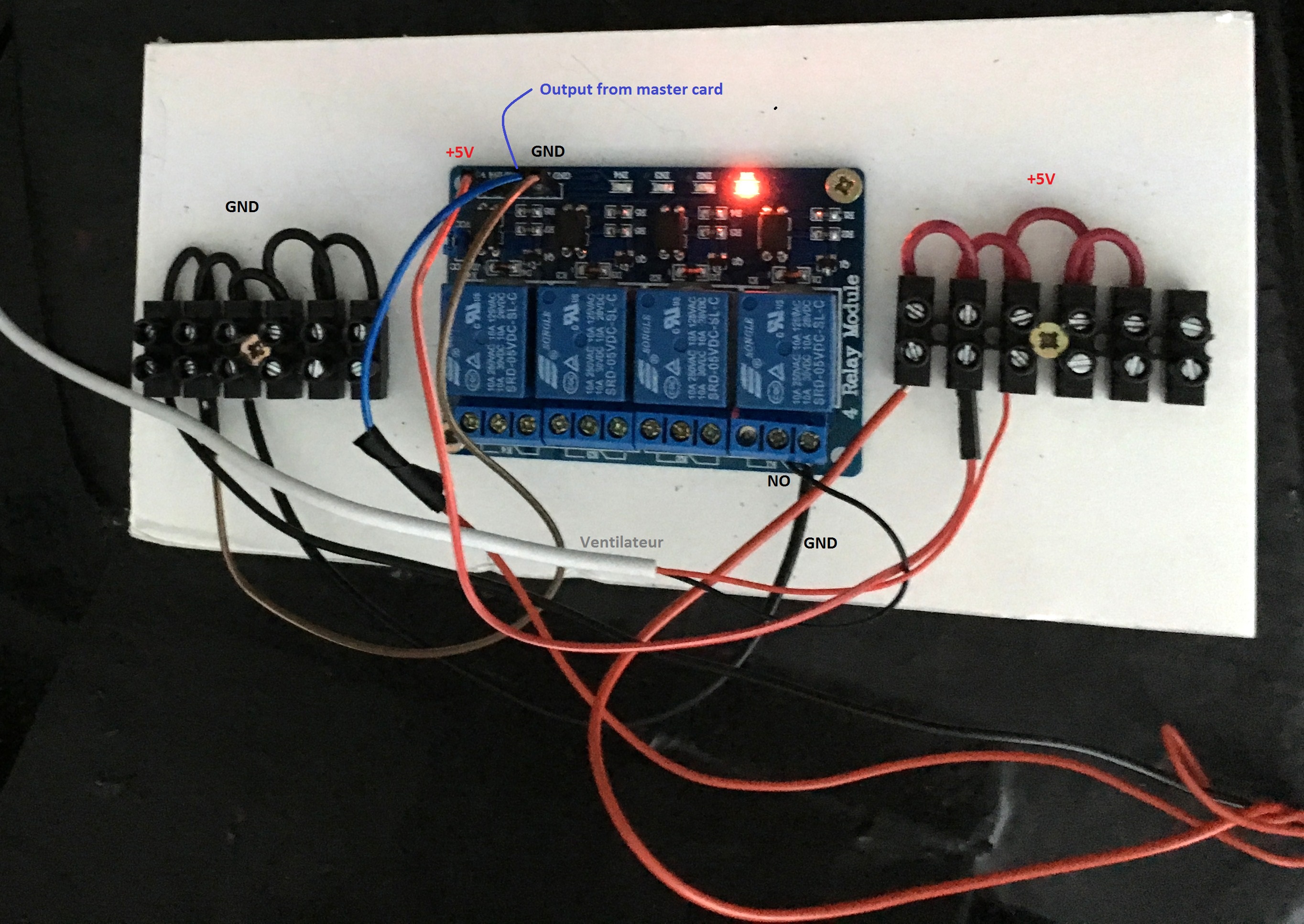

Pour la mise en place, j’ai coupé la prise USB et j’ai connecté le ventilateur à un relai comme ci-dessous. Le but étant que le ventilateur se déclenche lors de la mise en route du Pack gauche

La mise en route du relai se fait grace à une sortie de la carte Opencockpits Mastercard utilisé pour l’overhead. Lorsque la sortie est activée, le relai laisse passer le courant et le ventilateur se met en route. Au dos du ventilateur il y a un switch ON/OFF au cas ou je souhaiterai forcer l’arrêt de celui-ci.



Pour déclencher l’activation de l’output de la mastercard, il suffit de déclarer un variable dans le script Sioc et ensuite de l’affecter à la gate Prosim Pack L operating

Aperçu du ventilateur

Publicités

3 réflexions sur “Ajout d’un ventilateur

  1. C’est chouette ton idée, je veux faire pareil mais avec les sorties d’air du MIP, je pense regarder sur conrad pour les souffleries 12V a gainer, comme ça je pourrais envoyer une gaine de chaque coté du MIP, excellent boulot Steph.

  2. […] est connecté en 12V à un relai de la carte qui est déjà utilisé pour le ventilateur https://stephane737ng.com/2017/09/04/ajout-dun-ventilateur/  Le relai est alors activé par une des sorties de libre de la master card de […]
